净化车间ESD防静电门禁闸机系统建设方案

1. 项目背景与目标

电子制造、半导体封装、SMT贴片、无尘车间等生产环境对静电放电（ESD）极其敏感。人体静电或设备静电若未加控制，可能导致元器件击穿、产品良率下降。传统的人工抽查、手环测试记录等方式存在漏检、数据失真、无法闭环管控等问题。

维亮电子提供的方案目的是：建设一套强制式、可追溯、智能化的防静电闸机门禁系统，实现人员身份识别+人体静电综合测试+人行通道控制+后台静电数据管理及上传的一体化ESD静电管理系统，确保每一位进入防静电区域的人员均处于合格的静电防护状态。

2. 系统组成

维亮ESD防静电闸机系统主要由以下四大核心层构成：

检测层：通过人体综合静电测试仪、脚踏板、静电管理主机来测试手腕带及防静电鞋的电阻值，判断是否合格，并在LCD触摸显示屏上显示当前人员的静电测试阻值。

控制层：通过人行通道闸机、控制器来根据静电检测结果判断和控制人员通行。

识别层：通过人脸识别终端、IC/ID读卡器来验证人员身份权限，与静电测试权限以及静电测试结果的绑定。

管理层：通过电脑或服务器、ESD静电管理软件来记录人员权限管理、静电测试数据存储、报表统计、考勤联动等。

3. 硬件选型与技术要求

3.1 维亮人体综合静电测试仪

检测项目：手腕带（Wrist Strap）、左脚鞋、右脚鞋，支持三路独立检测。

测试阻值范围：

手腕带：750kΩ ~ 10MΩ

防静电鞋：750kΩ ~ 100MΩ（维亮静电仪的范围为750kΩ ~ 300MΩ）

精度：±5%

显示方式：LCD触摸显示屏，实时显示具体阻值与“PASS/FAIL”结果。

通信接口：TCP/IP，可直接控制闸机或门锁（自动门）。

供电：DC 12V

3.2 维亮脚踏板

结构：不锈钢板+绝缘边框。

尺寸：415mm×335×316mmmm，适配不同鞋码。

安装：直接放于地面，并保持清洁。

3.3 人行通道闸机

根据现场流量与洁净要求，推荐以下类型：

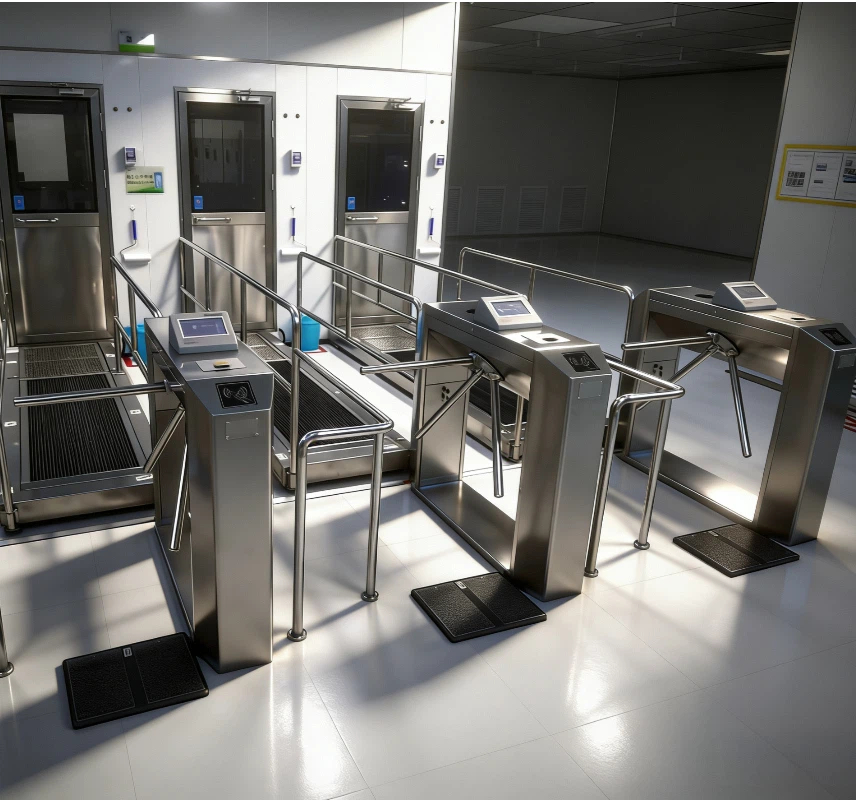

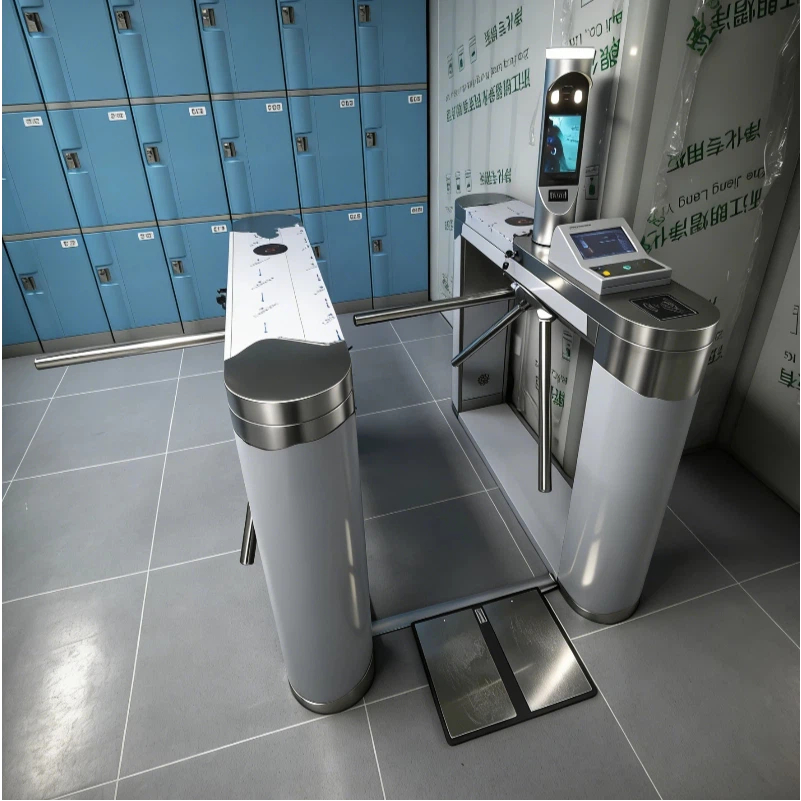

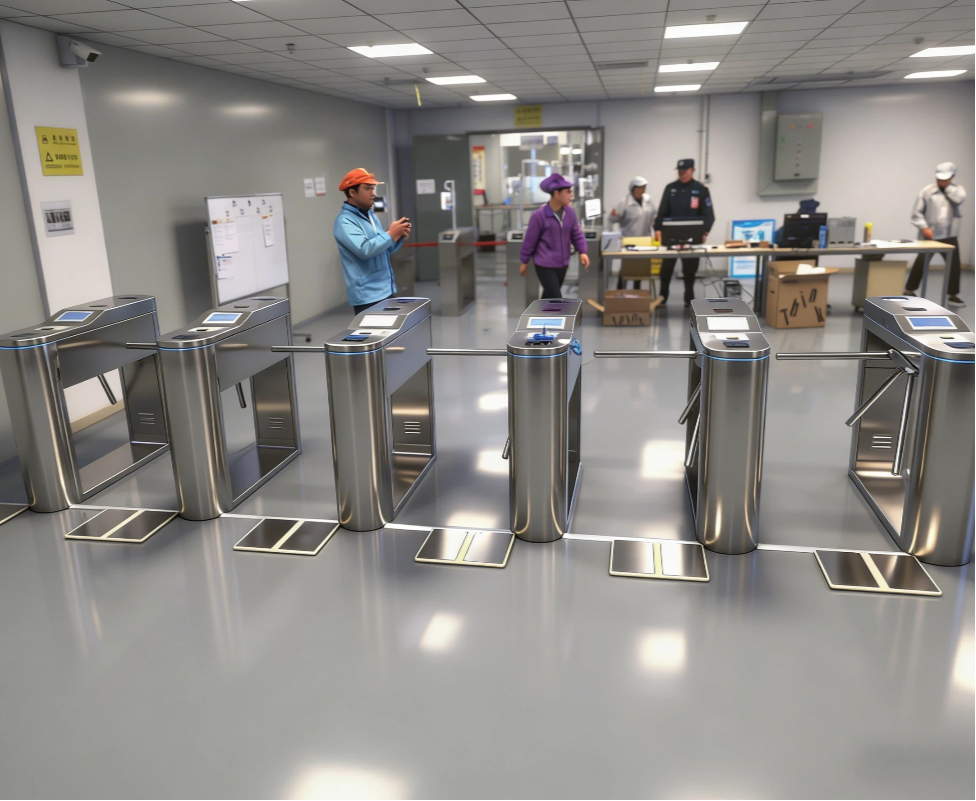

三辊闸：适用于人员密集、成本敏感场所，通行速度为：15~20人/分钟，可断电自动落杆

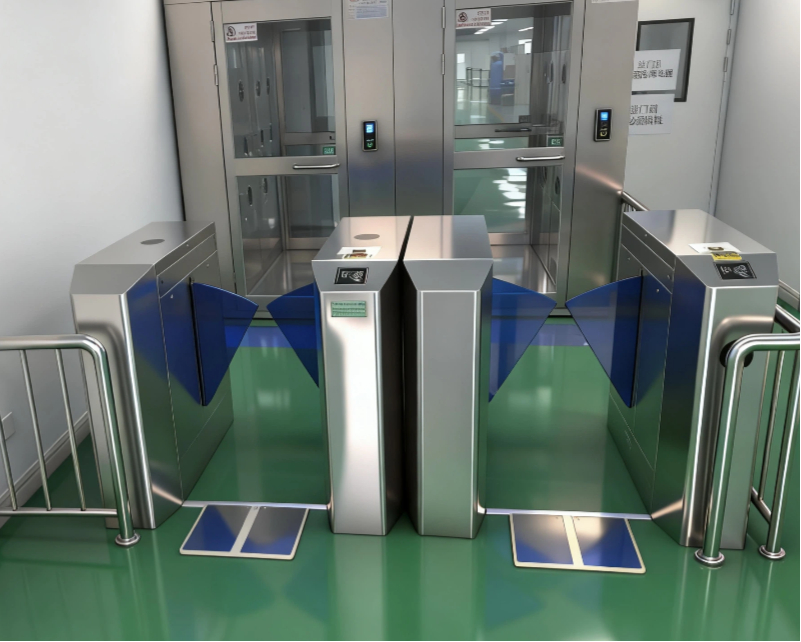

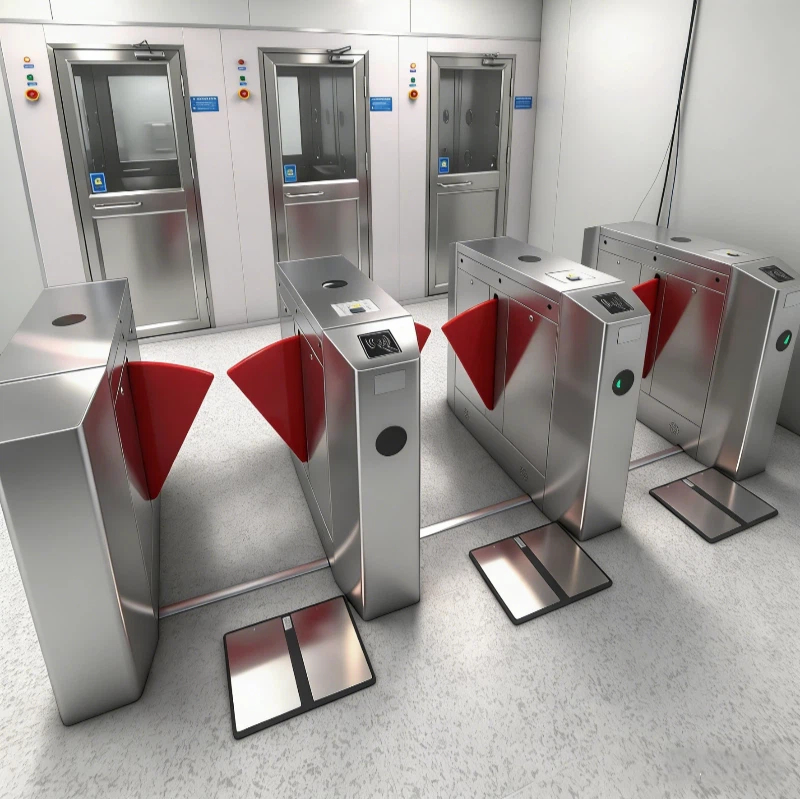

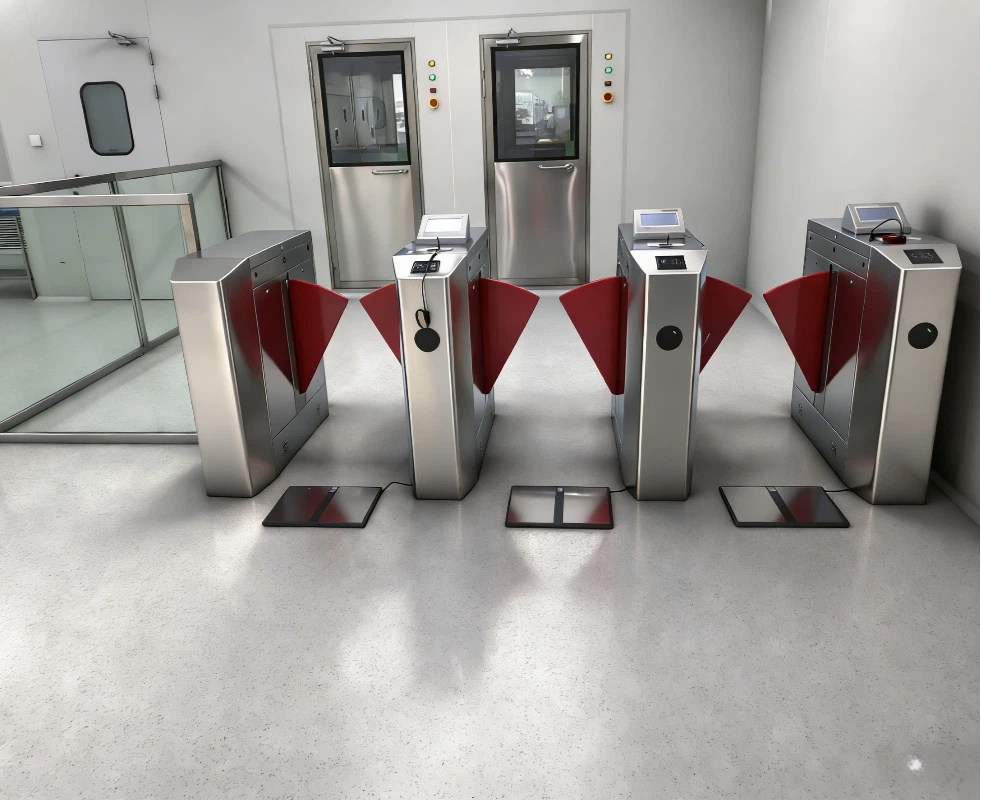

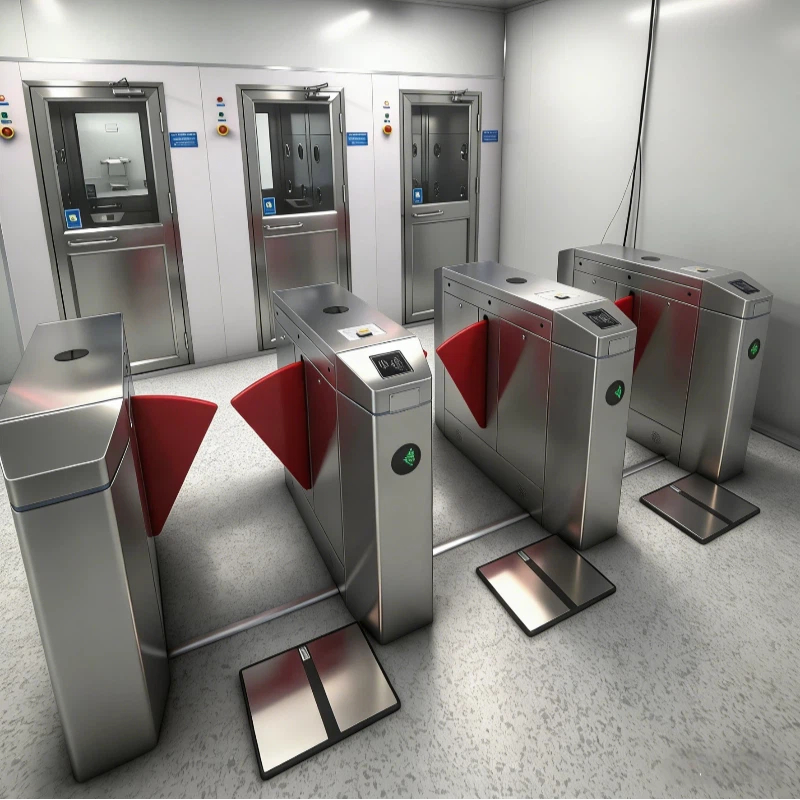

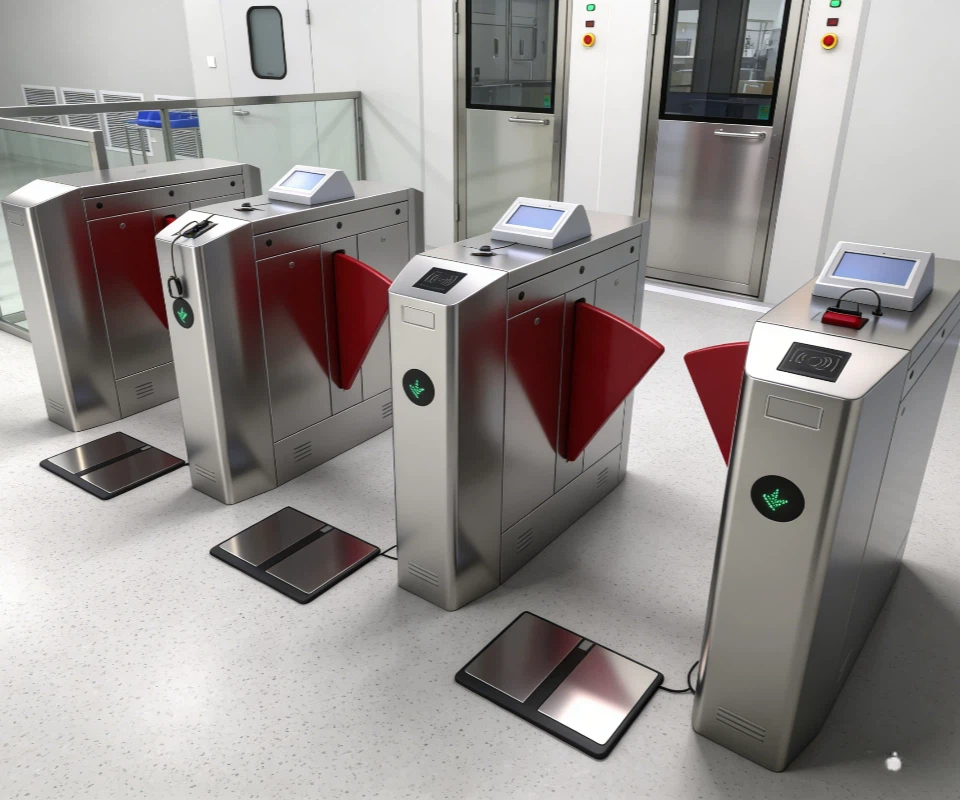

翼闸：适用于人员密集、整体要求高场所，通行速度为：20~25人/分钟， 通行速度快，支持红外防夹

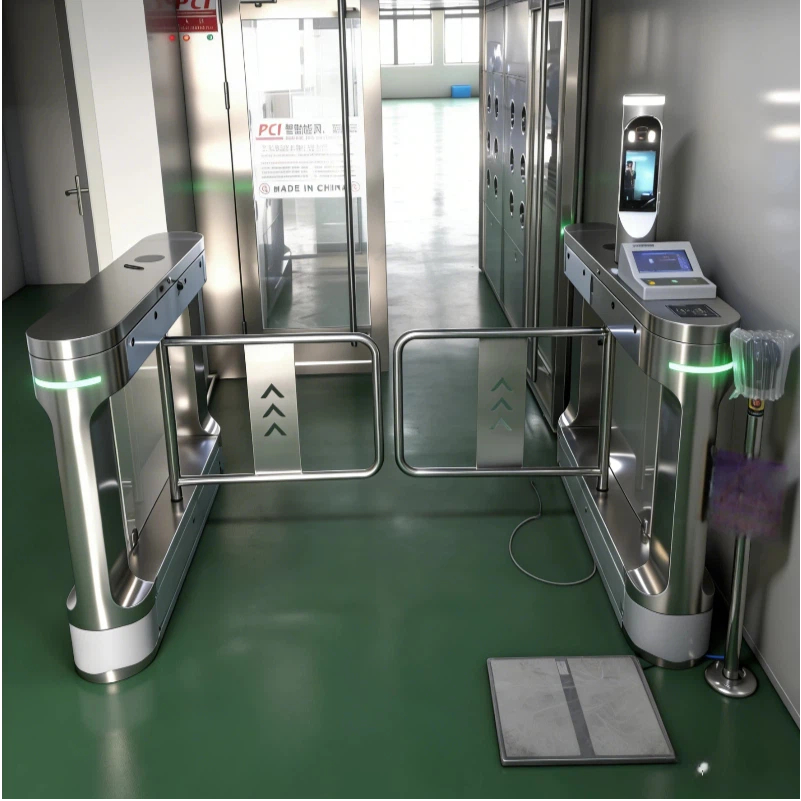

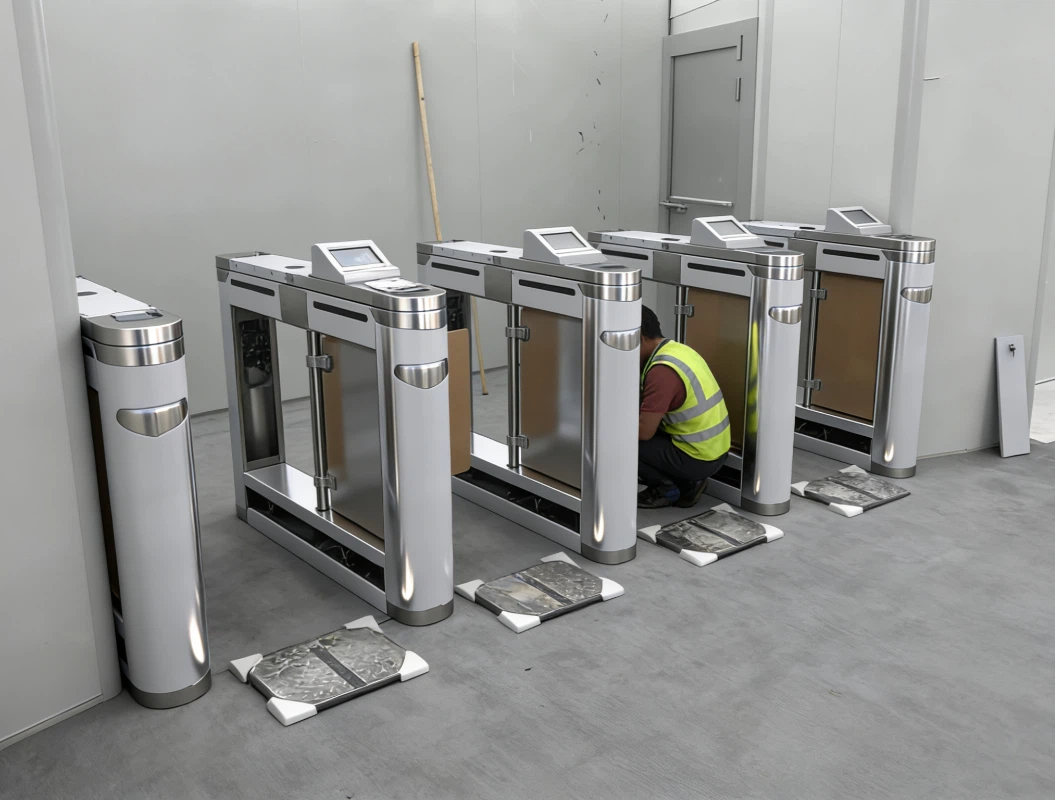

摆闸：适用于可过行人和物料车的场所，通行速度为：20~25人/分钟， 通道宽度可调（600-1200mm）。

4. 软件平台功能

4.1 人员与权限管理

支持批量导入员工信息（工号、部门、静电测试权限）。

静电测试权限可设置：

全测（手+鞋，适用于产线人员）

仅测鞋（适用于办公室人员）

免测组（访客、管理人员，可临时授权）

4.2 测试逻辑与门禁联动

唯一通过逻辑：只有当身份验证成功且静电测试结果为“PASS”时，闸机才打开。

失败反馈：静电管理主机显示失败原因（如“左脚不合格的具体阻值飘红”“手腕带不合格的阻值”），并伴有声光报警。

防重复利用：同一张卡或人脸在规定时间内（如60秒）未通过闸机，需重新测试，防止通过后换人。

4.3 数据追溯与报表

所有测试记录（时间、人员、手腕带阻值、左鞋阻值、右鞋阻值、测试结果）实时上传并永久保存。

支持按日期、部门、工号、测试结果等条件查询，导出Excel/PDF报表。

可生成静电合格和静电不合格的统计表、部门排名等数据分析视表。

4.4 考勤联动（需二次对接）

设定“测试通过”为有效考勤点，系统将测试通过时间作为员工上班打卡时间。

与HR考勤系统对接，自动计算迟到、早退、缺勤，减少人工核对。

4.5 系统维护与日志

记录所有操作员日志、设备状态日志。

支持远程升级。

5. 工作流程

1. 准备：员工按规范穿戴防静电服、防静电鞋，连接手腕带。

2. 身份验证：在闸机前端刷脸或刷卡，系统调取该员工权限。

3. 静电测试：

   - 双脚站立于脚踏板，手腕带连接测试仪。

   - 按下测试按钮（或自动触发）。

   - 测试仪显示手、左鞋、右鞋阻值及综合判定。

4. 结果判定：

PASS：闸机开门，屏幕显示绿色“合格PASS”，允许通行，记录当前静电阻值及通过时间。

FAIL：闸机保持关闭，屏幕提示“不合格PASS”，并显示具体失败项目及当前的阻值，员工需重新整理后再测。

6. 安装与环境要求

6.1 接地系统

闸机、静电测试仪、脚踏板必须与厂房防静电接地主干网连接，接地电阻＜1Ω。

禁止将ESD接地与防雷接地、电源零线混接。

6.2 环境条件

温度：5℃ ~ 40℃

湿度：20% ~ 80% RH（无凝露）

洁净度：符合无尘车间等级要求

6.3 安装位置与布局

通道数量根据高峰人流量计算：一般按单通道每分钟通过20-25人预留，高峰时段可增加临时通道或使用多通道。

闸机前后需预留≥1.2米缓冲区域，避免拥堵。

维亮防静电闸机一般安装在风淋室前面。

7. 实施步骤

现场勘察：确认安装位置、布线路径、接地条件、网络接口| 1天 |

设备采购：根据选型清单采购闸机、测试仪、人脸终端、服务器等| 按采购周期 |

布线施工：敷设电源线、网络线、接地线，预埋脚踏板底盒| 2-3天 |

设备安装：安装闸机、测试仪、终端，接线调试| 2天 |

软件部署：安装管理软件，导入人员数据，配置权限组| 1天 |

联调测试：模拟通行，测试识别-测试-开门全流程，验证数据上传 | 1天 |

培训与试运行：对管理员及员工进行操作培训，试运行一周| 5天 |

正式上线：拆除临时通道，全员强制使用

8. 维护与校准

8.1 日常维护

每日检查闸机红外对射是否清洁，防止误报。

每周清洁脚踏板表面，确保无油污、水渍影响接触电阻。

每月检查接地线连接是否牢固。

8.2 定期校准

静电测试仪应每年使用标准电阻箱进行一次校准，验证测量精度。

校准记录归档保存。

8.3 故障应急

闸机支持断电自动打开，满足消防疏散要求。

主服务器故障时，前端设备仍可本地记录数据，恢复后自动续传。

9. 预期效益

良率提升：从源头杜绝静电风险，降低因ESD导致的元器件损坏率。

管理闭环：实现“无人值守”式强制测试，杜绝漏检、假检。

数据透明：所有测试记录电子化，可追溯、可分析，满足ANSI/ESD S20.20等体系审核要求。

降本增效：减少专职ESD巡检人员，考勤联动可节省HR统计时间。

10. 附件：参考标准

- ANSI/ESD S20.20 《静电放电控制程序》

- IEC 61340-5-1 《静电学 - 电子器件的静电防护》

- GB 50809-2012 《硅集成电路芯片工厂设计规范》

- SJ/T 10694 《电子产品制造与应用系统防静电测试方法》
