静电测试仪与防静电闸机接线安装教程｜ESD门禁系统干接点联动方案
2026-04-09 12:26
静电测试仪与防静电闸机的核心控制逻辑：由静电测试仪输出合格 / 不合格干接点信号，控制闸机开闸或禁行，实现人员静电检测强制通行管理。
一、硬件安装与固定
1. 静电仪安装将静电测试仪主机嵌入闸机面板预留开孔：
维亮最新版静电仪开孔尺寸：134.4×134.4mm
常见通用开孔尺寸：178×128×35mm
用螺丝固定，保证面板平整、无松动。
2. 脚踏板安装
将脚踏板放置在闸机通道入口地面，使用螺丝或双面胶固定，确保人员站立时双脚完全接触踏板，保证测试准确。

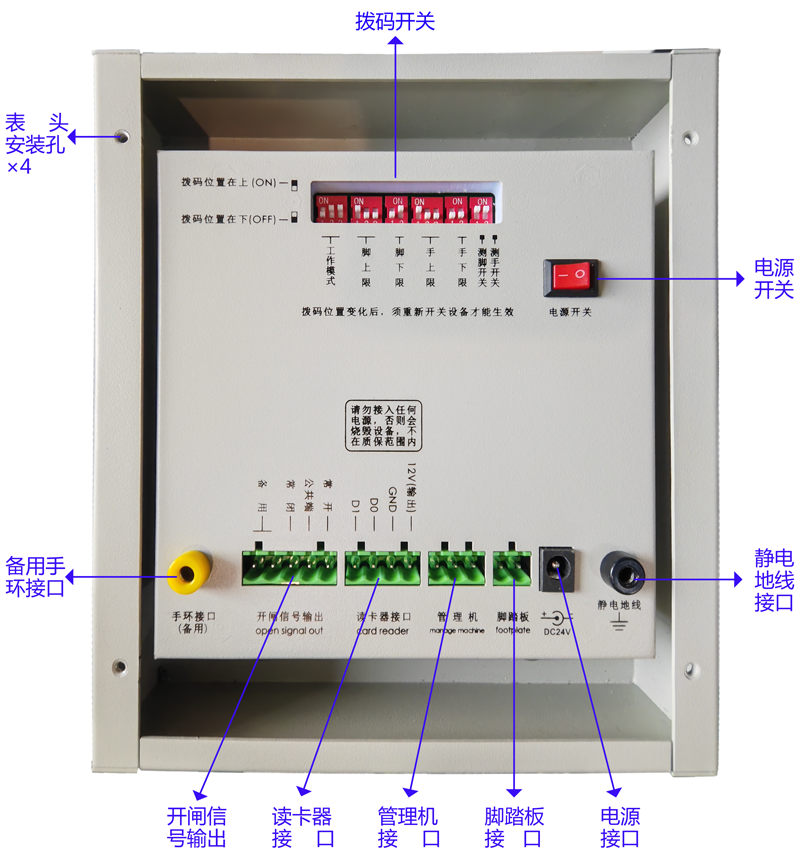

二、核心接线步骤
1. 脚踏板 → 静电仪脚踏板一般为红（信号）、黑（地）两芯线：
红线接静电仪底部信号输入端
黑线接接地端
部分型号使用 4P/6P 专用线，按颜色一一对应连接。

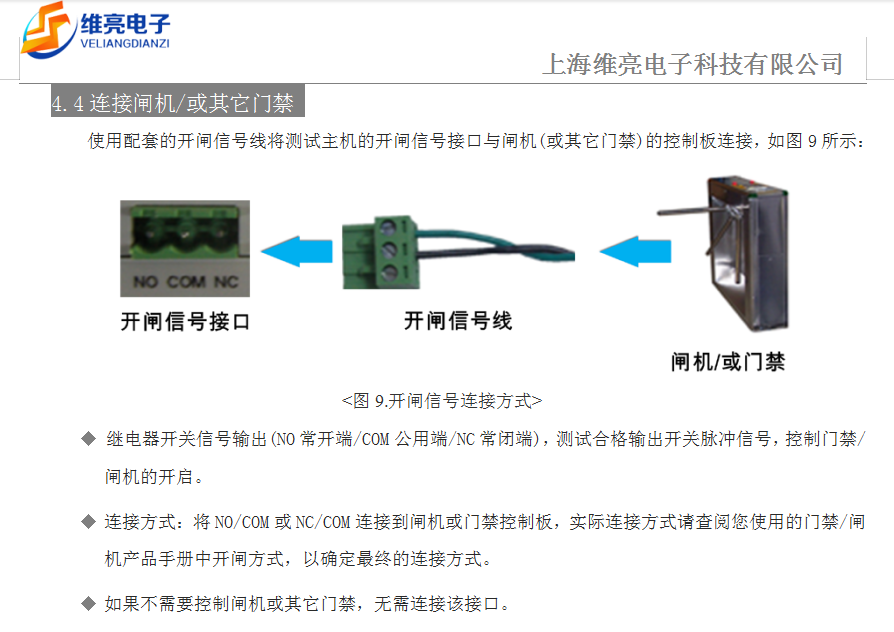

2. 静电仪 → 闸机（开闸信号）
静电仪侧：NO（常开）、COM（公共）端子
闸机侧：OPEN、GND 开门信号端子
接线：静电仪 NO → 闸机 OPEN
静电仪 COM → 闸机 GND
联动逻辑：
测试合格 → 继电器吸合 → NO-COM 导通 → 闸机收到开闸信号。
3. 接地（关键）使用黄绿双色接地线，一端接静电仪 EARTH 接地端子，另一端接车间防静电地排。
4. 供电接入 DC12V/24V 电源适配器，电源线与信号线分开走线，减少干扰。
5. 联网（可选）网线连接静电仪网口 → 交换机 → 管理电脑，安装维亮 ESD 静电管理软件，实现数据上传、记录查询与远程管理。
三、调试与测试
通电自检：指示灯循环闪烁，完成自检进入待机。
合格测试：刷卡 / 按测试键 → 绿灯亮 → 闸机开闸。
不合格测试：红灯亮 → 闸机禁行并报警。
案例视频分享（防静电闸机）/ Case video sharing（ESD Access )

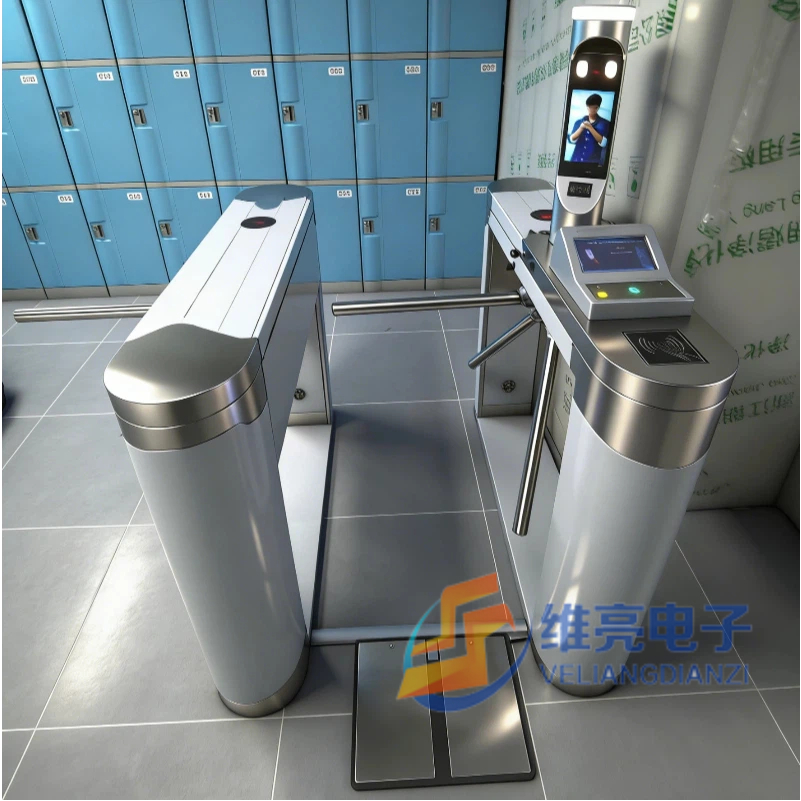

大连现代-指纹刷卡ESD三辊闸
静电消除后，指纹识别测试权限进行静电测试，合格后站在洗鞋机上，清洗完毕通行。

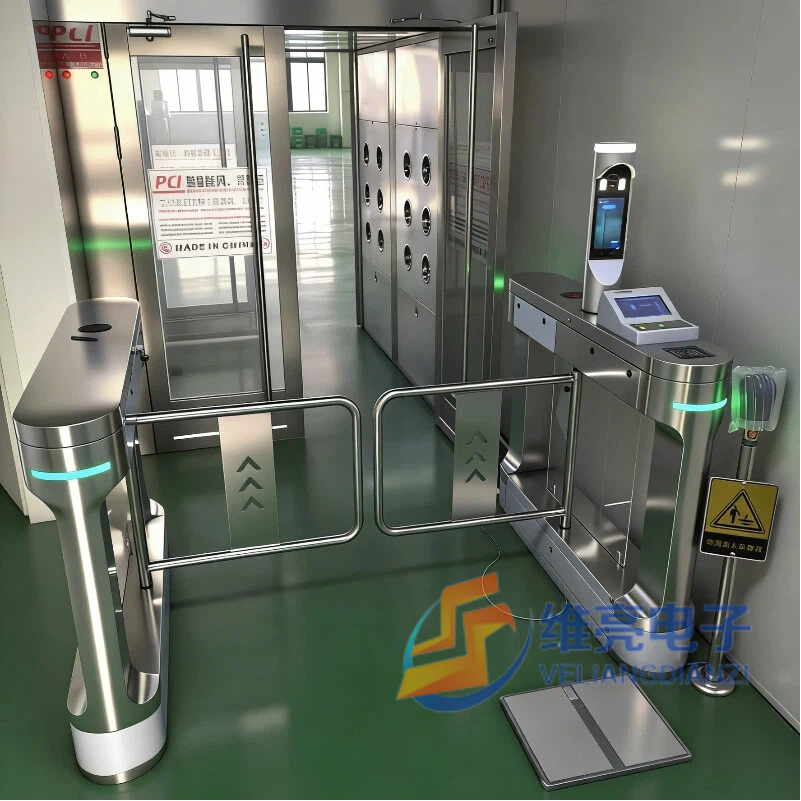

鸣志电器-人脸刷卡防静电翼闸
静电消除后进行人脸识别判断测试权限后进行静电测试，测试合格后通过ESD闸机。
安检门+人脸防静电翼闸
安检门检测无手机后，进行静电消除才可进行人脸识别判断测试权限后进行静电测试，安检门报警不可测试或通行。

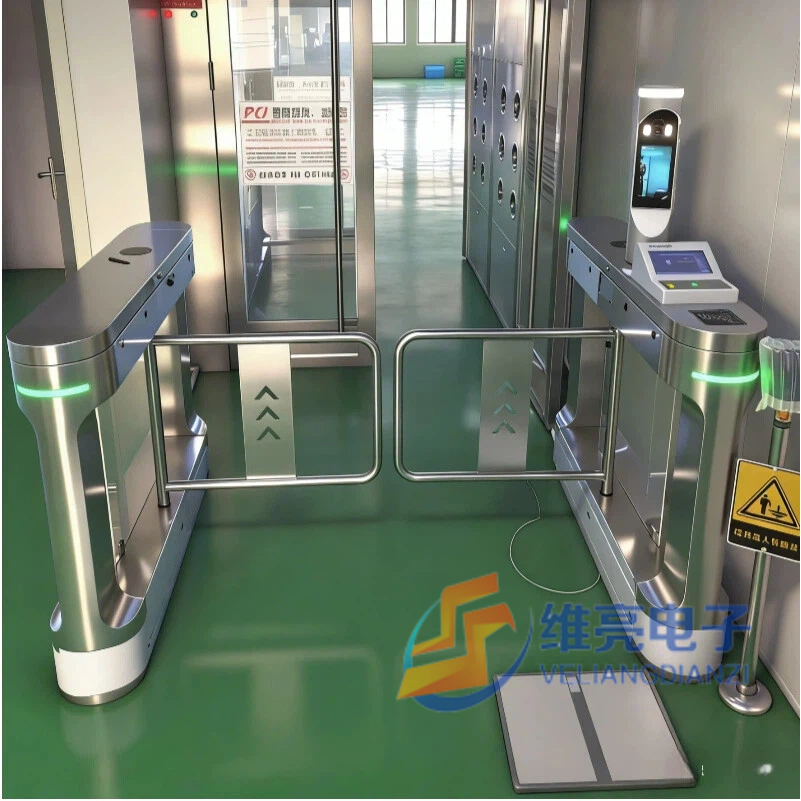

鹿宏电子-联网刷卡静电翼闸
静电消除后站在脚踏板上刷卡判断测试权限后进行静电测试，测试合格后通过ESD闸机。
案例视频分享（防静电闸机）/ Case video sharing（ESD Access )
水晶光电-手掌检测ESD翼闸
静电消除后，刷卡判断测试权限后，手掌放在静电仪上进行测试，合格后通过ESD闸机。
德科智控-静电消除指纹ESD翼闸
静电消除后，根据静电软件设定的测试权限来测试（1.指纹+手腕带和脚均测。2.指纹识别+单侧脚。3.指纹识别或刷卡直接通行）。
威晟汽车-防静电翼闸
站在脚踏板上进行静电测试，静电测试合格后通过闸机，出门按钮通行。
维亮电子-产品大全
刷卡或人脸识别后根据软件授权好的类型检测（手/静电鞋/手鞋同侧/免测卡）合格进入车间，后台可查询进出记录、检测结果等信息。
