SMT车间防静电闸机（ESD门禁系统）整体解决方案

SMT车间ESD防静电闸机（ESD门禁系统）整体解决方案

一、方案总则

1.1 方案背景

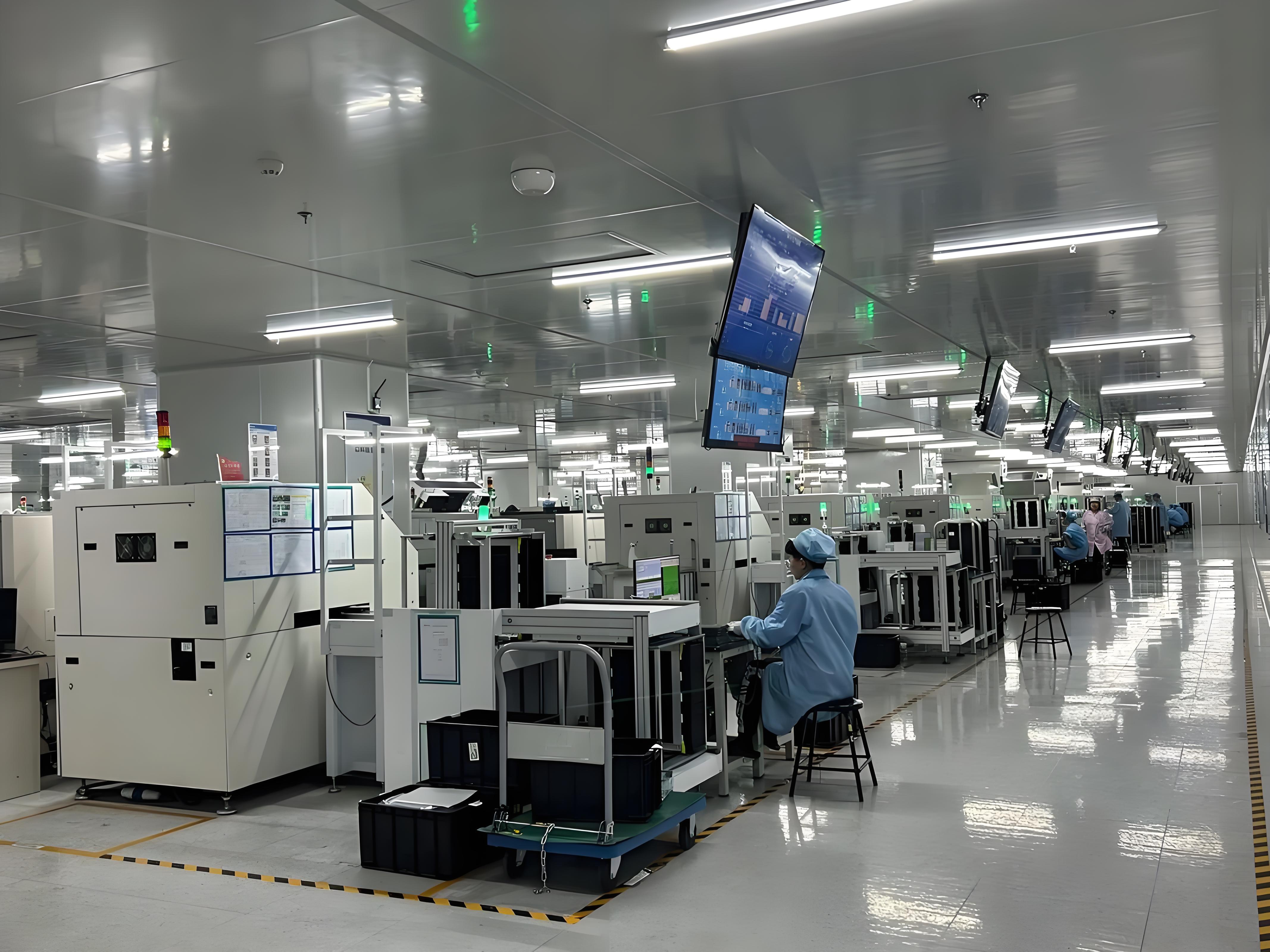

SMT（表面贴装技术）车间作为电子制造业核心生产环节，主要从事精密元器件（芯片、PCB板、贴片电阻/电容、IC等）的贴装、焊接、检测等工序。此类精密电子元器件（尤其是MOS管、BGA、QFN等敏感器件）的静电耐受阈值极低（通常为50V-200V），而人体日常活动（走路、衣物摩擦、设备接触）产生的静电可达数千伏至数万伏，极易造成元器件击穿、隐性失效，导致批量产品报废、客户投诉、返工成本激增；同时，ISO 9001质量管理体系、IPC-A-610电子组装验收标准及终端客户（如汽车电子、消费电子头部企业）验厂要求，均明确规定SMT车间需建立完善的静电防护（ESD）管控体系，ESD门禁系统作为人员静电管控的核心环节，是保障生产质量、符合合规要求的必备设施。

1.2 方案目标

源头管控：通过强制检测+门禁拦截，杜绝未达到静电防护标准的人员进入SMT核心生产区域，从根本上降低静电对精密元器件的损伤风险。

合规达标：满足ISO 9001、IPC-A-610等体系要求，以及终端客户验厂标准，确保生产流程合规可追溯。

智能管控：实现人员静电检测数据自动记录、异常报警、数据统计分析，提升车间ESD管理效率，降低人工管控成本。

稳定可靠：系统适配SMT车间高温、高粉尘、高干扰的生产环境，确保长期稳定运行，无漏检、误检情况。

1.3 适用范围

维亮ESD防静电闸机方案适用于各类SMT车间（含无尘车间、净化车间）的人员出入口管控，包括但不限于：SMT贴装区、回流焊区、波峰焊区、元器件仓储区、检测区等核心静电敏感区域的出入口。

二、系统核心架构

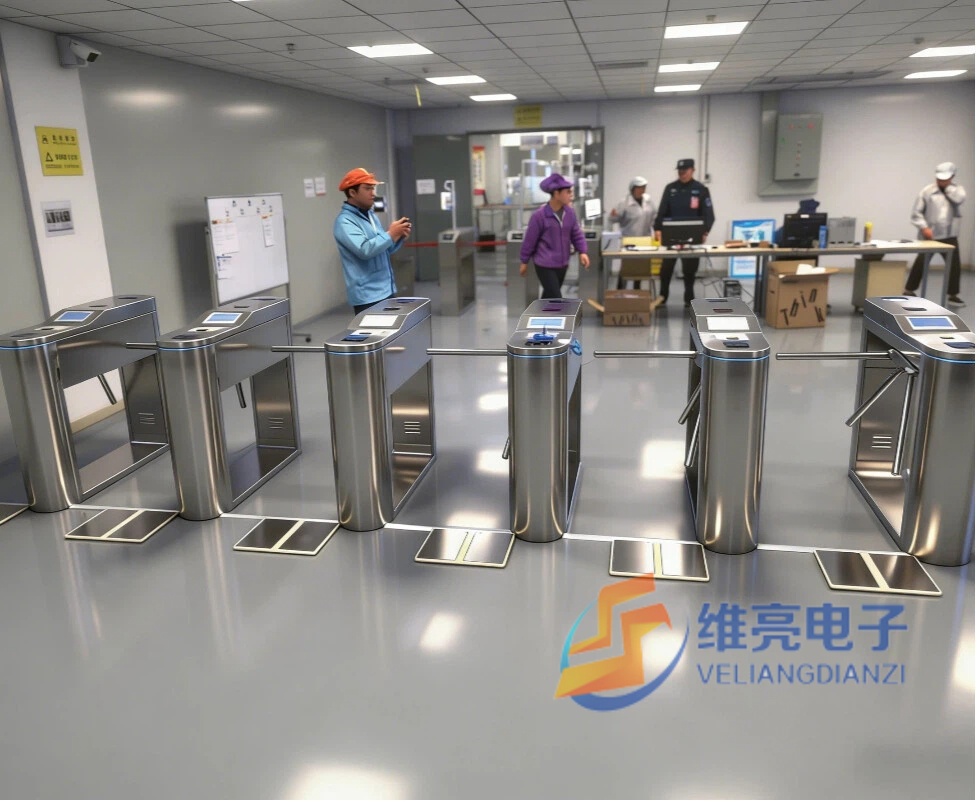

维亮ESD防静电闸机系统采用“静电检测-道闸控制-门禁联动-数据管理”全链路架构，由静电检测设备、通道闸控制设备、静电管理软件三部分组成，实现人员静电检测、通道闸放行、数据管理的一体化管控。

2.1 前端检测设备

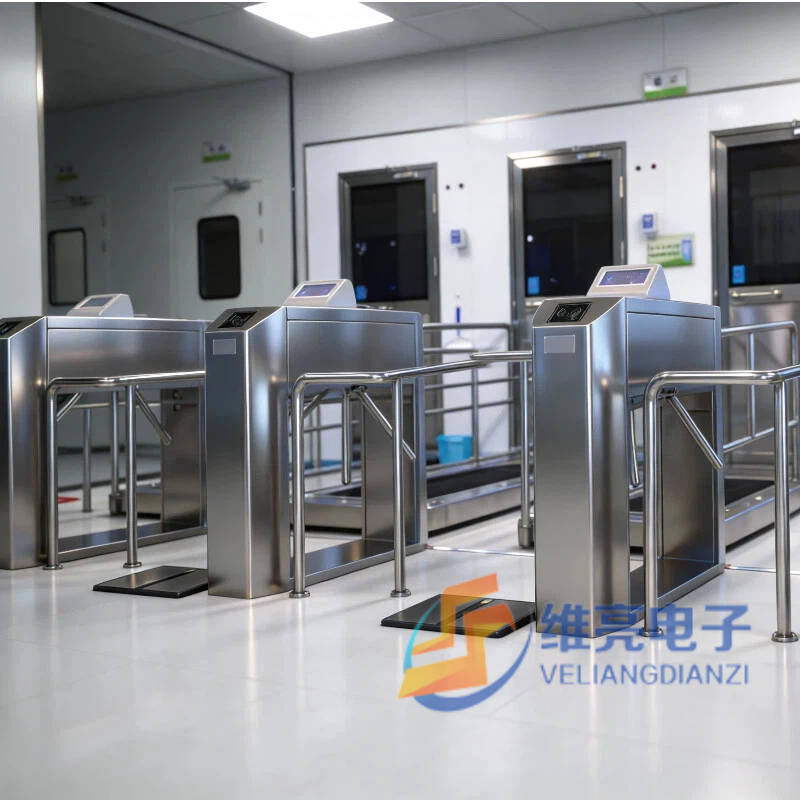

前端设备为维亮ESD防静电闸机一体机，集成静电检测模块、门禁控制模块、声光报警模块，安装于SMT车间各核心区域出入口，是人员静电检测与放行的核心执行单元，核心配置如下：

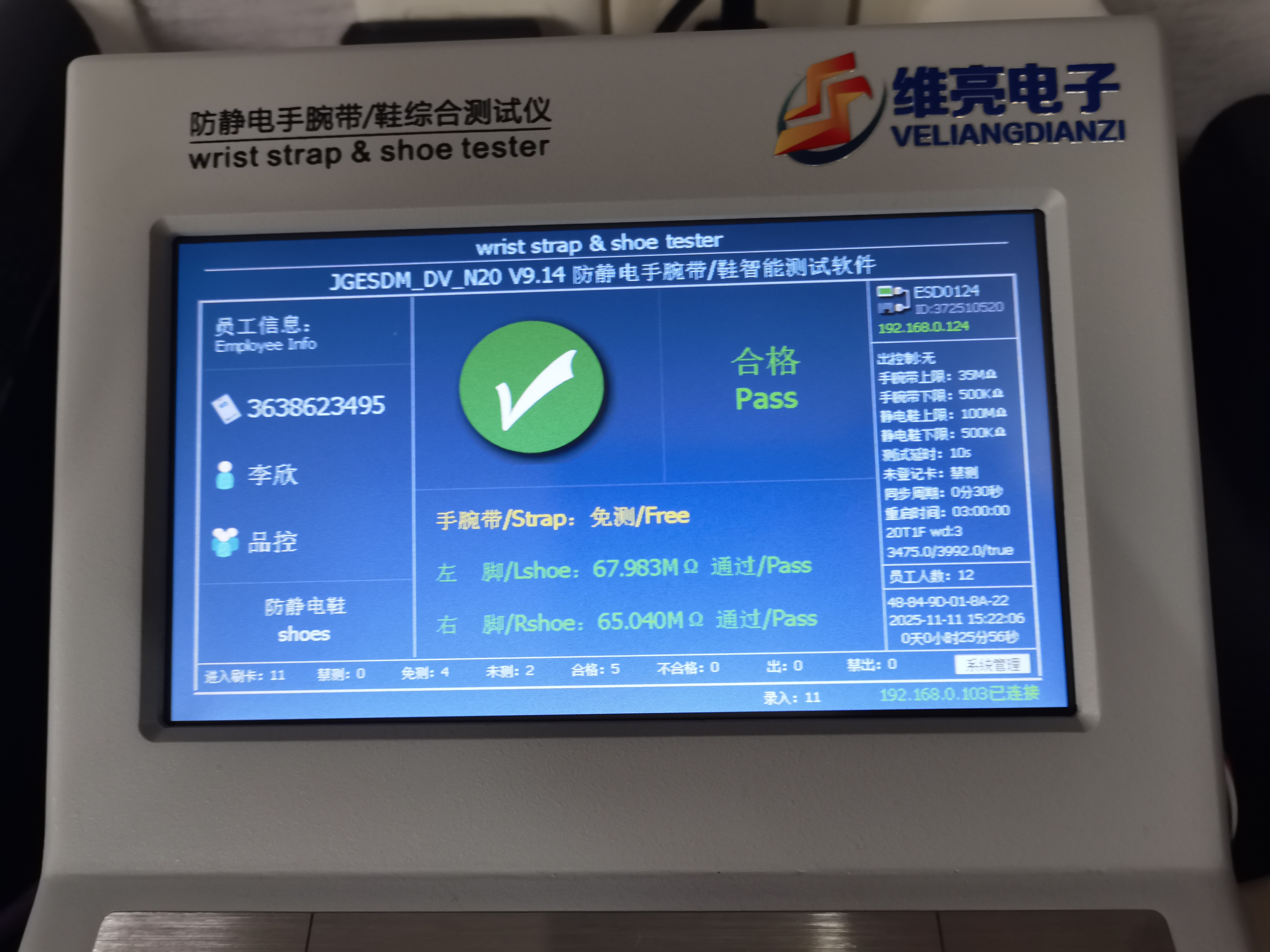

静电测试仪：采用高精度电阻检测芯片，支持人体静电电压检测、人体对地电阻检测、静电手环（腕带）导通检测、防静电鞋导通检测，检测精度≤90%，响应时间≤0.5s，确保检测数据准确可靠。

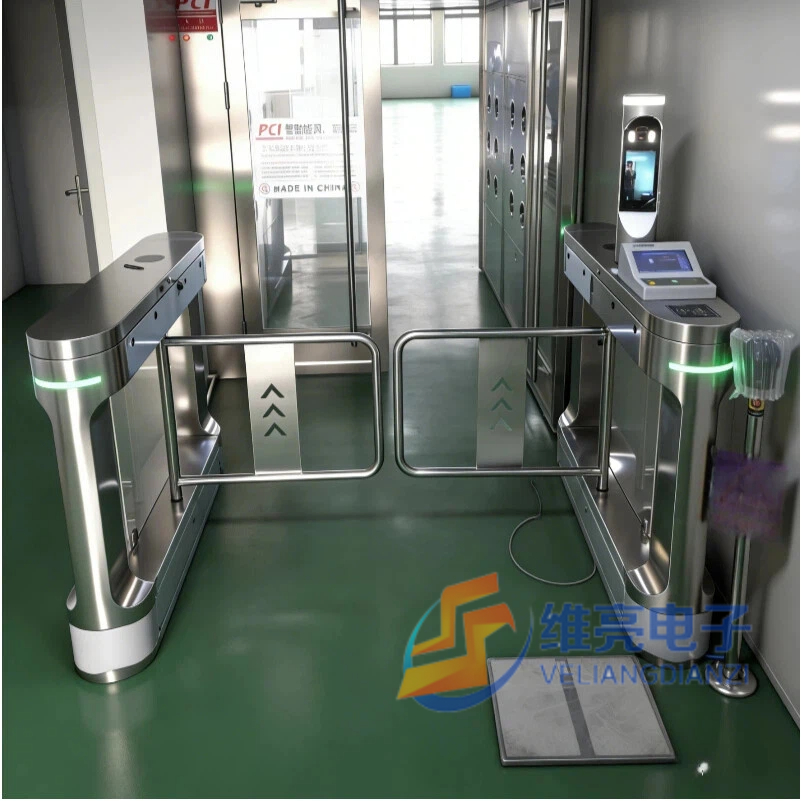

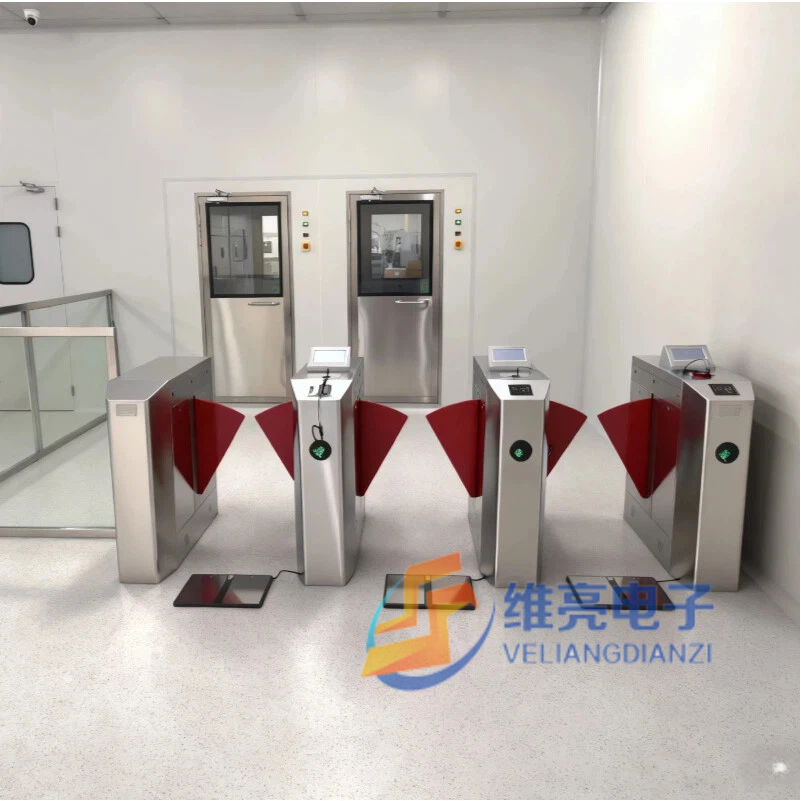

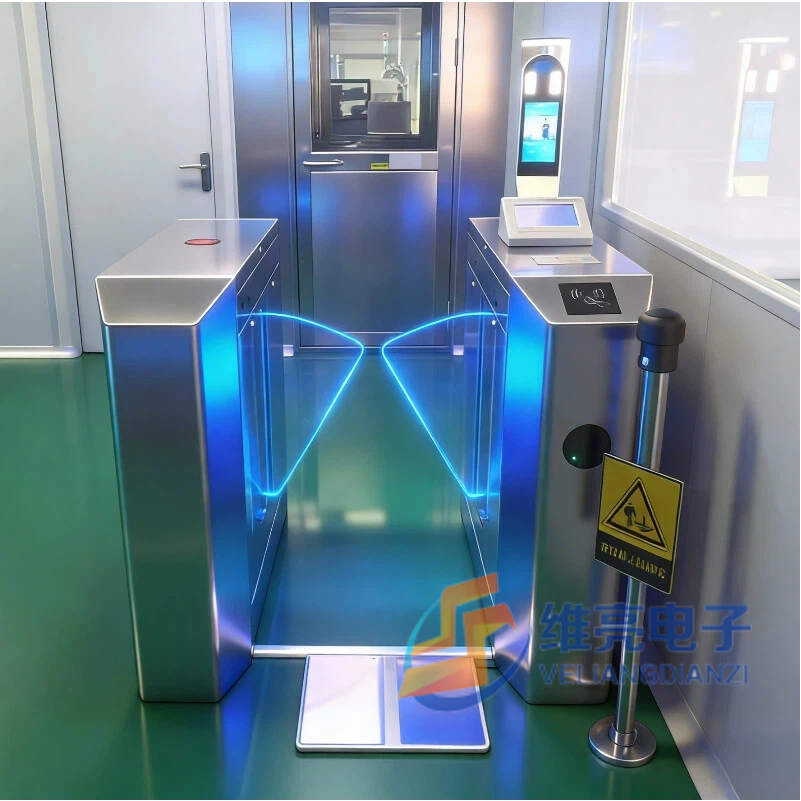

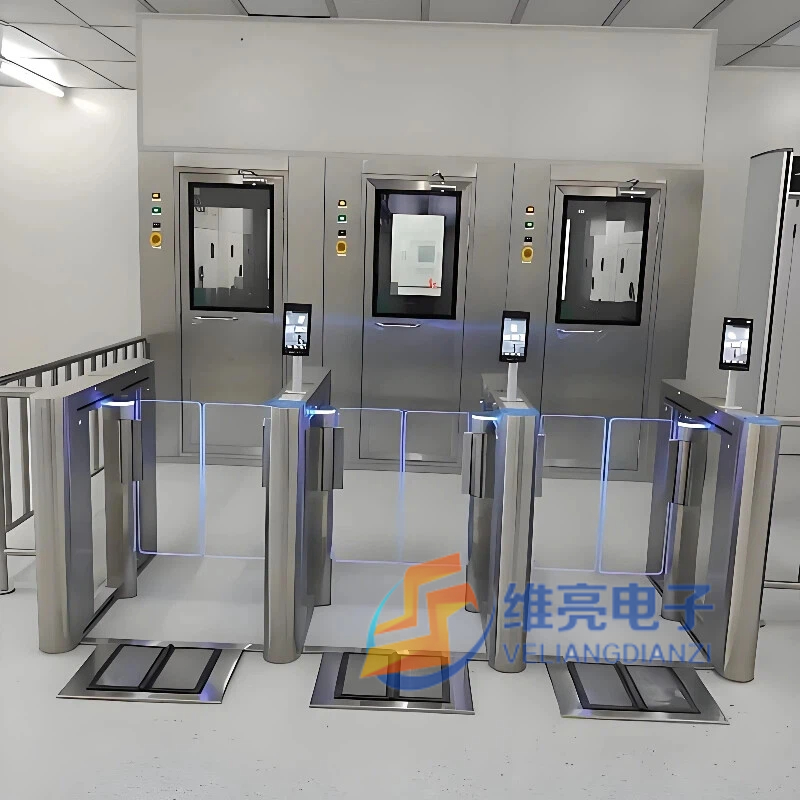

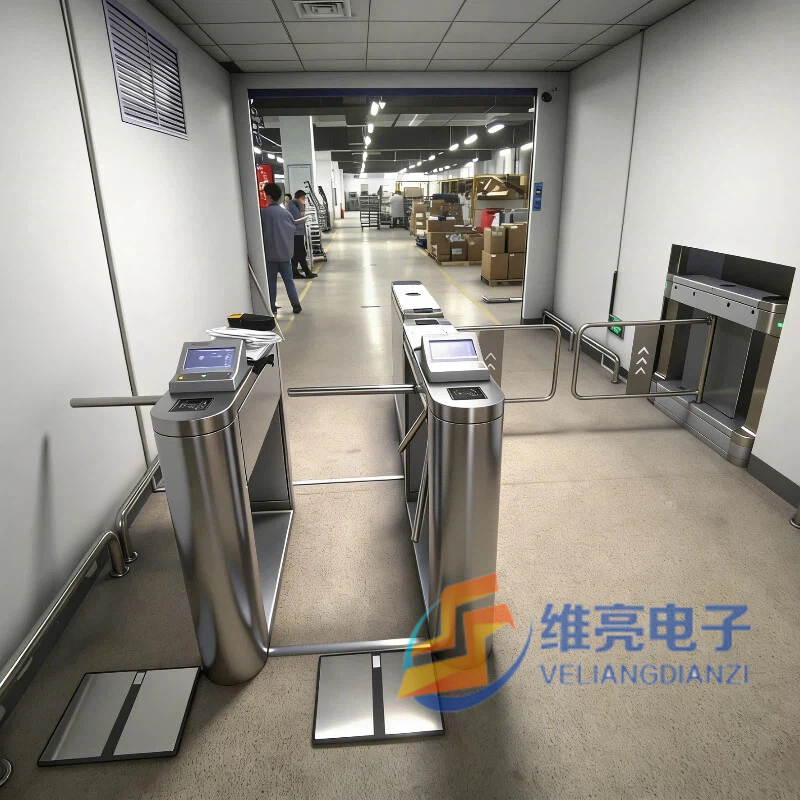

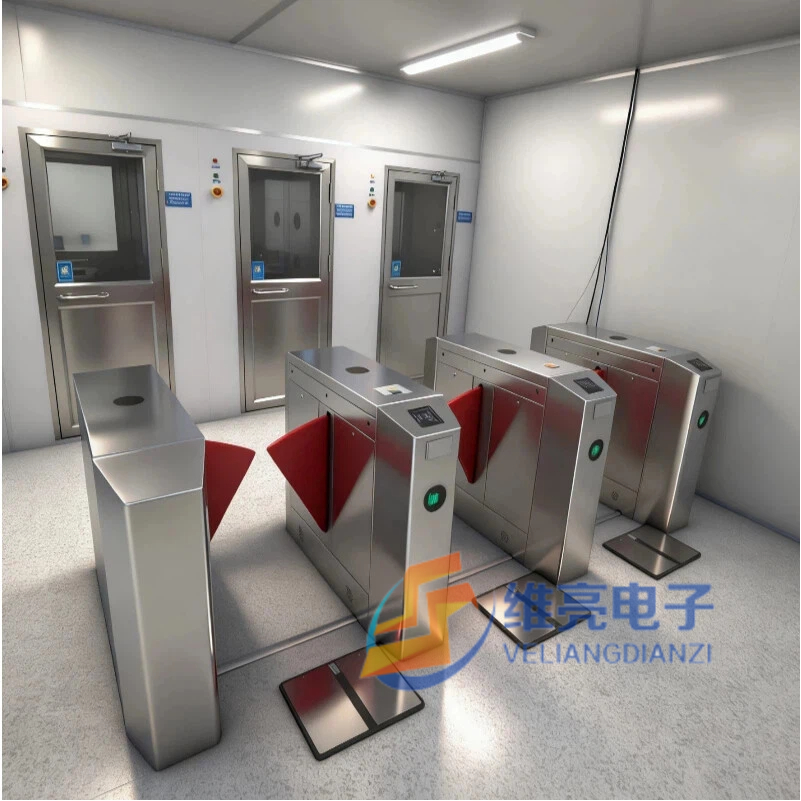

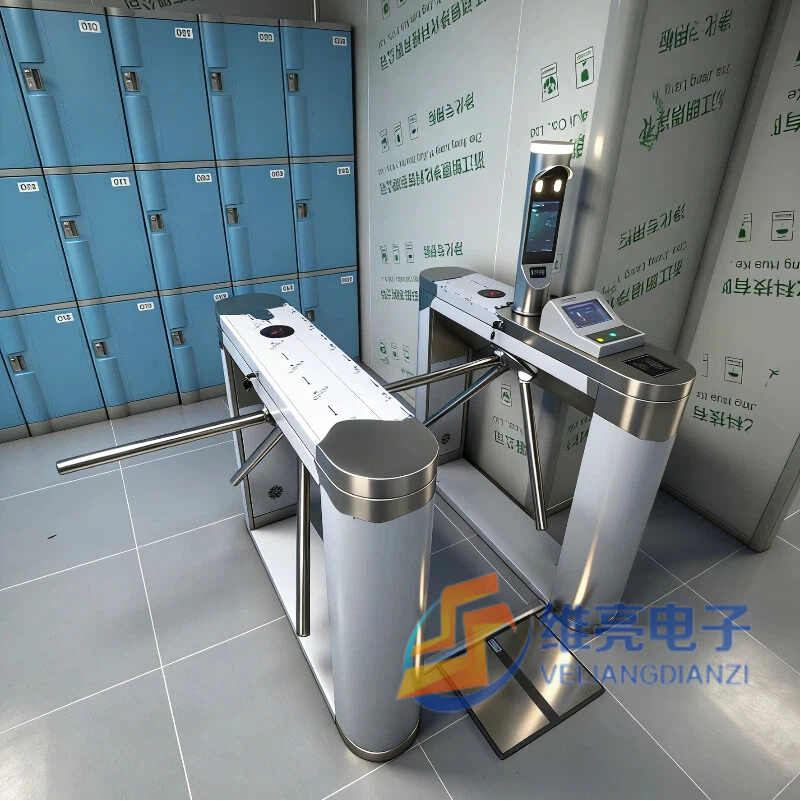

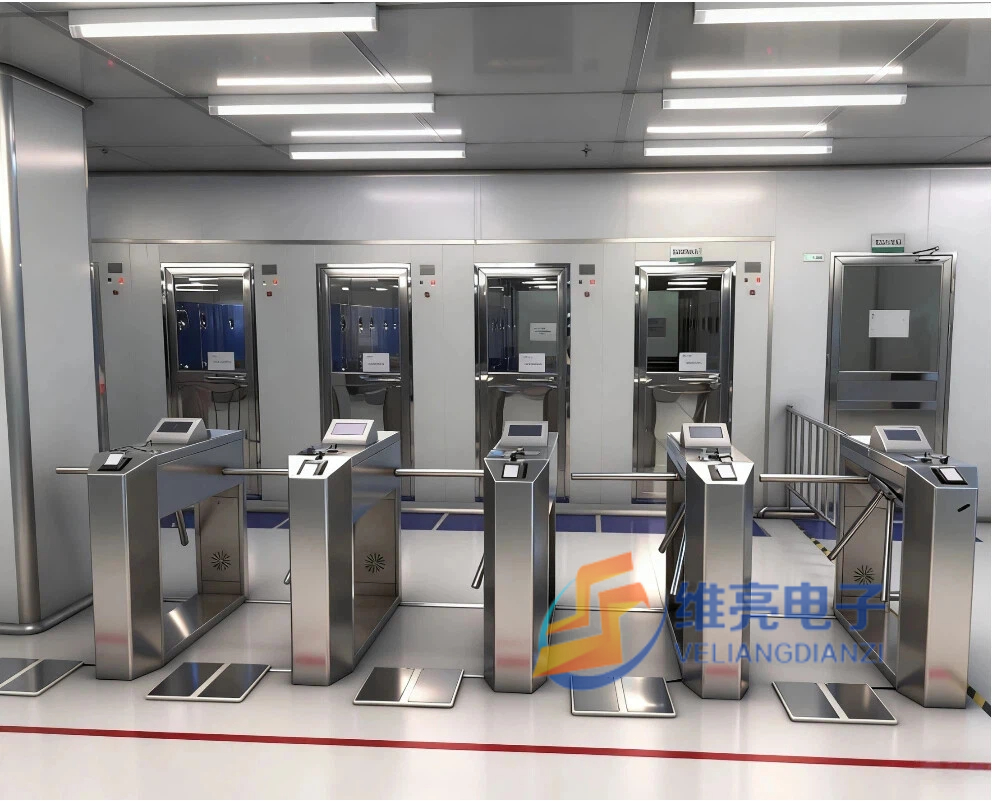

人行通道闸机：采用摆闸/翼闸结构（适配SMT车间人流管控需求，可选配防尘、防夹功能），闸机开关时间≤1s，支持静电检测合格自动放行、不合格强制拦截，可适配单人单次通行，避免多人同时进入。

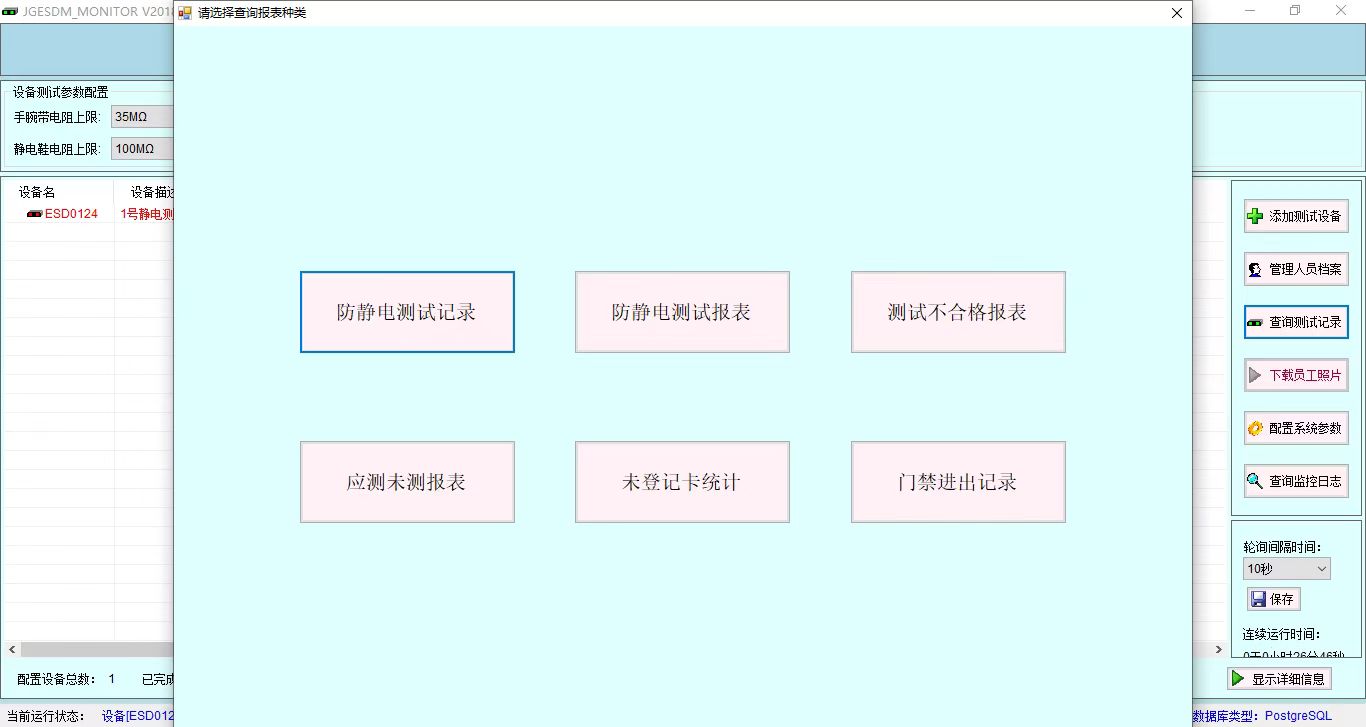

维亮静电测试管理一体机：7英寸触摸显示屏，支持TCP/IP通信，内置16GB存储，实现静电测试数据、通行记录实时存储，数据不可篡改；配套维亮防静电管理软件，支持多条件报表导出（静电测试合格、静电测试不合格、应测未测人员）、可对接MES、ERP、考勤系统，实现数据互联互通。

辅助配置：配备人体静电释放器，实现对人员进行静电消除。

2.2 中端控制设备

中端控制设备为ESD静电管理机，作为系统核心枢纽，负责连接前端静电测试仪与后端管理平台，实现数据传输、指令下发、异常处理，核心功能如下：

数据传输：采用TCP/IP协议，实时将前端静电检测数据（人员身份、检测时间、静电阻值、检测结果、不合格项）上传至后端管理平台。

指令下发：接收后端管理平台的配置指令（如人员静电测试权限：手脚均测、单测脚、免测），同步下发至前端闸机，实现系统统一管控。

异常处理：具备本地数据缓存功能（缓存容量≥10万条），当网络中断时，检测数据可本地存储，网络恢复后自动同步；

2.3 后端管理平台

后端管理平台为PC端管理软件，支持多权限管理，实现ESD检测数据的集中管理、统计分析、追溯查询，核心功能如下：

人员管理：支持人员信息录入（姓名、工号、部门、岗位）、权限设置（可设置不同区域的静电测试权限）、离职人员权限注销。

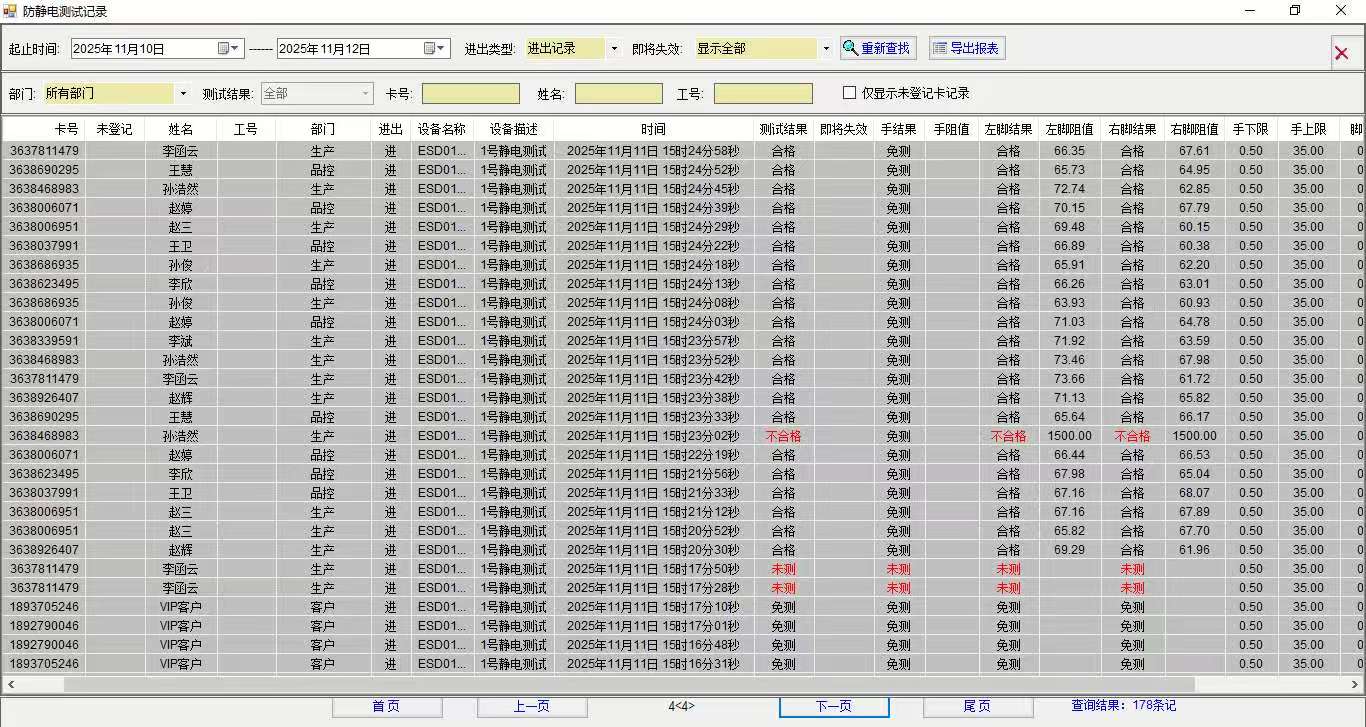

静电检测数据管理：实时显示所有人员的静电检测数据，支持按人员、时间、检测结果、部门等维度查询，可导出Excel报表（支持日报、周报、月报），便于质量追溯与管理复盘。

设备管理：支持静电测试仪及静电管理机的状态监控（在线/离线、故障报警），可远程调整检测参数（如静电阻值标准范围），实现设备远程运维。

合规报表：可生成ESD管控合规报表，包含检测合格率、不事格率等核心指标，满足体系审核与客户验厂需求。

三、核心技术参数与标准

3.1 核心技术参数

3.2 核心执行标准

本方案严格遵循以下国家及行业标准，确保ESD管控合规性：

• GB/T 14102-2002《防静电地板通用规范》

• SJ/T 10694-2006《电子产品制造与应用系统防静电检测通用规范》

• IPC-A-610E《电子组装的可接受性》

• ANSI/ESD S20.20《静电放电控制程序》

• ISO 9001:2015《质量管理体系要求》

四、防静电闸机系统安装与实施计划

4.1 安装前期准备

现场勘察：对SMT车间各出入口进行实地勘察，确定闸机安装位置（需远离设备干扰源、预留足够通行空间，建议通道宽度≥60cm），确认电源、网络、接地位置。

设备调试：提前对人行通道闸机、静电测试管理一体机、软件平台进行单机调试，确保设备性能正常、数据传输顺畅。

人员培训：对车间管理人员、运维人员进行系统操作培训，包括设备使用、参数调整、异常处理、数据查询等内容，确保人员能够熟练操作系统。

4.2 安装实施步骤

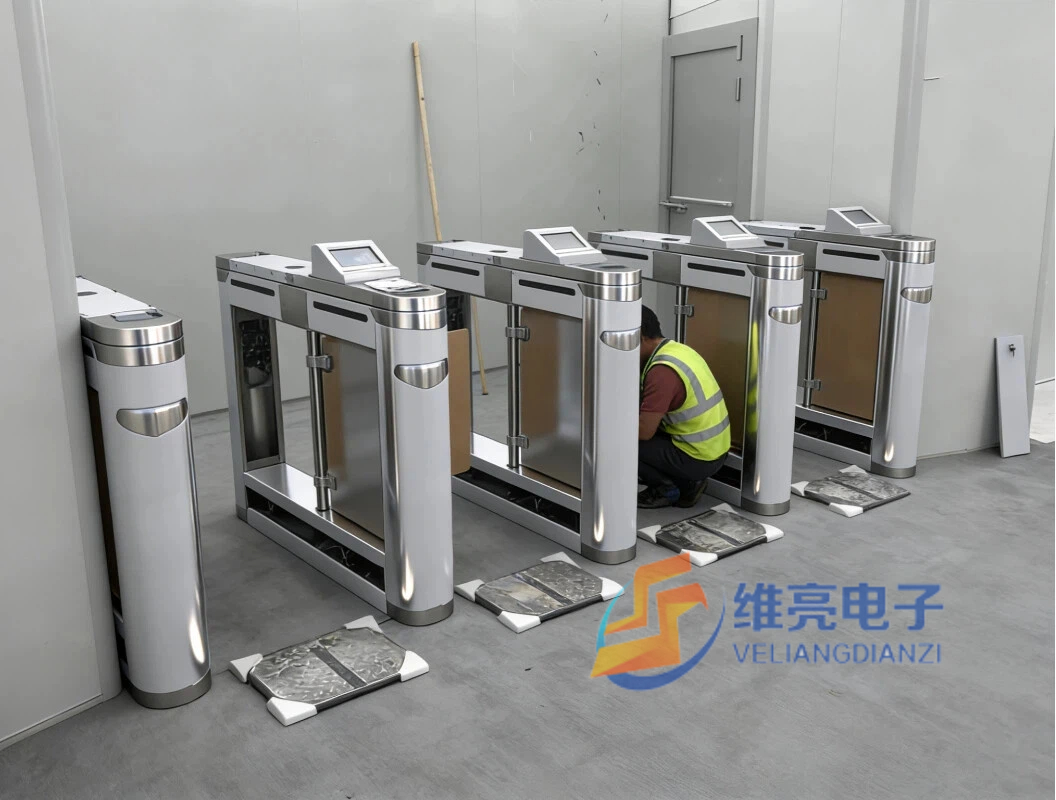

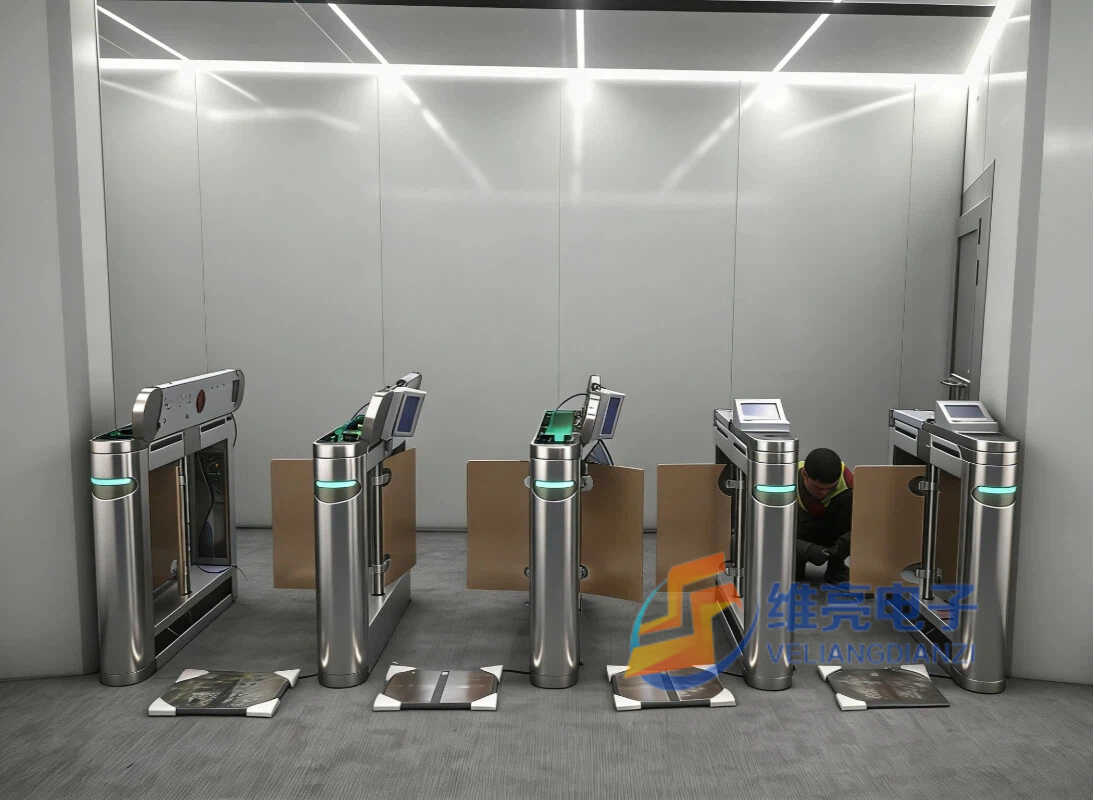

固定安装：将维亮ESD静电测试管理一体机固定在预设位置，采用预留螺丝固定，确保设备稳固，无晃动；连接电源线、网线和接地线。

设备接线：将前端闸机与维亮ESD静电测试管理一体机连接，维亮ESD静电测试管理一体机与后端管理平台连接，确保接线规范、接触良好，避免线路干扰。

系统调试：启动系统，进行整体调试，包括静电检测精度调试、闸机放行联动调试、数据传输调试、报警功能调试，确保系统各项功能正常。

试运行：系统调试完成后，进行72小时试运行，记录运行数据，排查异常情况，确保系统稳定运行。

验收交付：试运行合格后，组织相关人员进行验收，验收通过后，交付使用，并提供完整的验收报告、操作手册、维护手册。

4.3 实施周期

本方案实施周期根据SMT车间出入口数量确定，具体如下：

1-5个出入口：实施周期为2个工作日（含安装、调试、培训）。

5-15个出入口：实施周期为3-5个工作日。

15个以上出入口：根据实际情况延长实施周期，确保安装质量与效率。

五、运维保障方案

5.1 日常维护

每周维护：安排专人对前端闸机进行清洁（清除灰尘、杂物），检查设备运行状态（灯光、喇叭、闸机开关），查看检测数据是否正常，发现异常及时处理。

每月维护：对闸机机械部件进行润滑（如摆臂、轴承），检查线路连接情况，紧固松动的接线；对管理平台数据进行备份，防止数据丢失。

5.2售后保障

质保期：系统整体质保1年，质保期内，免费提供设备维修、更换、校准服务，免费提供软件升级服务。

售后热线：提供24小时售后热线：一五零二一一五六六零一，随时解答用户疑问，处理故障报修。

定期回访：质保期内，每季度进行一次客户回访，了解系统运行情况，收集用户需求，提供优化建议。

六、方案优势与价值

6.1 核心优势

强制管控，杜绝漏洞：采用“检测合格方可通行”的强制模式，彻底杜绝员工不戴静电环、静电鞋不合格等违规行为，从源头规避静电风险。

智能高效，降低成本：实现检测、放行、数据记录一体化，减少人工管控成本，数据可追溯、可分析，便于管理复盘与合规审核。

稳定可靠，适配场景：设备防护等级达IP54，可适应SMT车间高温、高粉尘、高干扰环境，检测精度高、响应快，无漏检、误检情况。

可扩展性强：支持前端设备扩容（新增闸机）、功能升级（新增人脸识别、刷卡联动），可与车间MES系统、考勤系统联动，实现一体化管理。

6.2 核心价值

品质价值：减少静电导致的元器件损坏、批量报废，降低返工成本，提升产品合格率，减少客户投诉与索赔。

合规价值：满足体系审核与客户验厂要求，帮助企业拿到核心客户订单，提升企业市场竞争力。

管理价值：规范车间ESD管控流程，实现人员、设备、数据的一体化管理，提升车间管理效率，降低管理成本。
