如何通过esd防静电闸机、记录和查询静电测试阻值？

维亮 ESD 防静电闸机系统，通过“静电检测+人行通道闸+软件自动存储+多维度数据查询” 一体化方案，实现静电阻值全流程可追溯、可管控，严格符合ANSI/ESD S20.20行业标准与企业无尘车间、SMT 产线静电管控需求，数据真实不可篡改，满足质量审核与合规管理要求。

一、ESD 静电阻值实时测试（闸机端操作）

1. 静电测试前准备人员正确穿戴防静电装备：防静电服、帽子、手腕带、防静电鞋，进入闸机测试区。

2. 身份核验与测试启动

刷卡 / 人脸识别：验证人员身份与测试权限（手腕带+防静电鞋全测 / 仅测鞋 / 免测）。

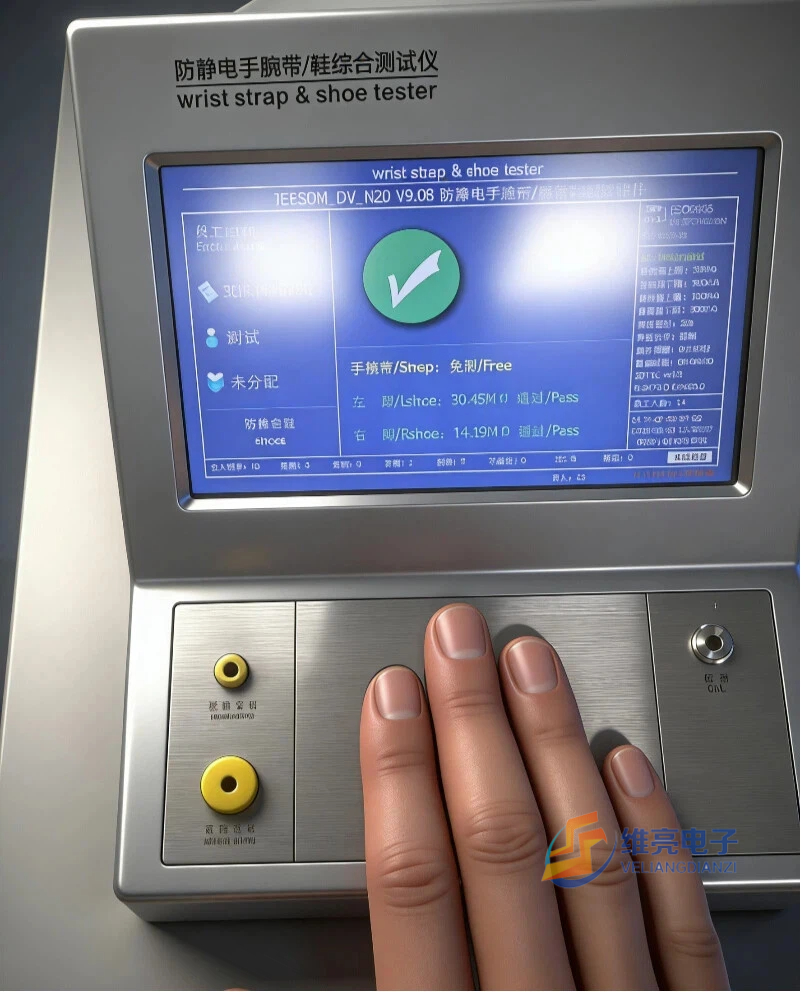

静电测试仪检测：站立于闸机旁的金属脚踏板，手触摸测试按钮，系统同步检测手腕带回路电阻、左脚防静电鞋电阻、右脚防静电鞋电阻。

3. 阻值显示与结果判定

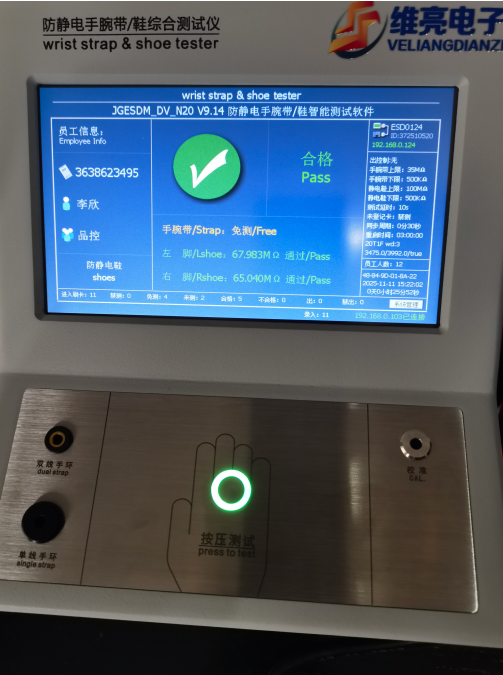

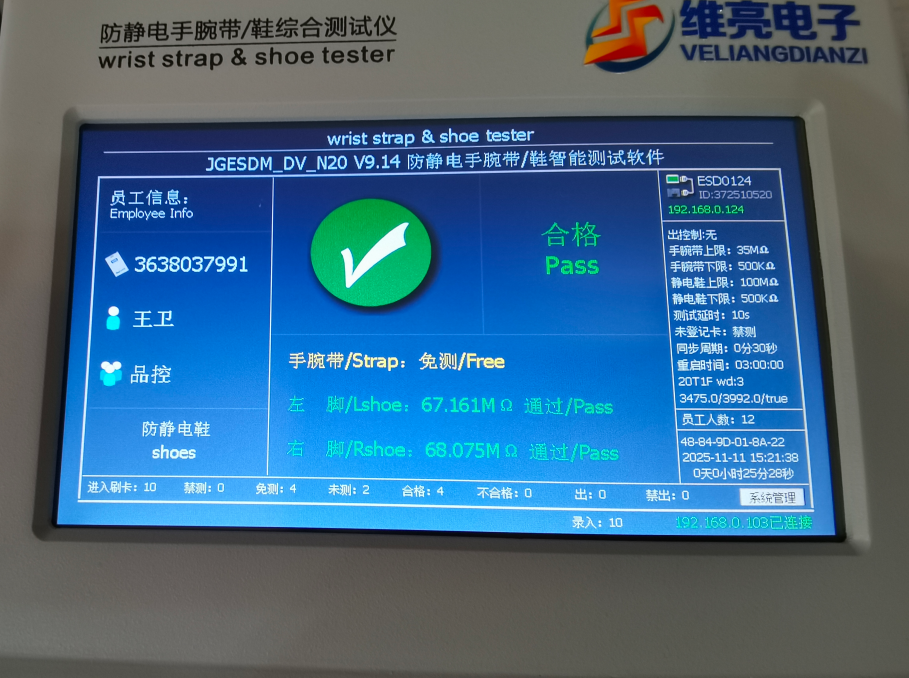

合格（PASS）：闸机LCD触摸屏显示手腕带阻值、左鞋阻值、右鞋阻值（标准范围：手腕带500kΩ-100MΩ，防静电鞋 100kΩ-300MΩ），绿灯常亮，闸机自动开闸放行。

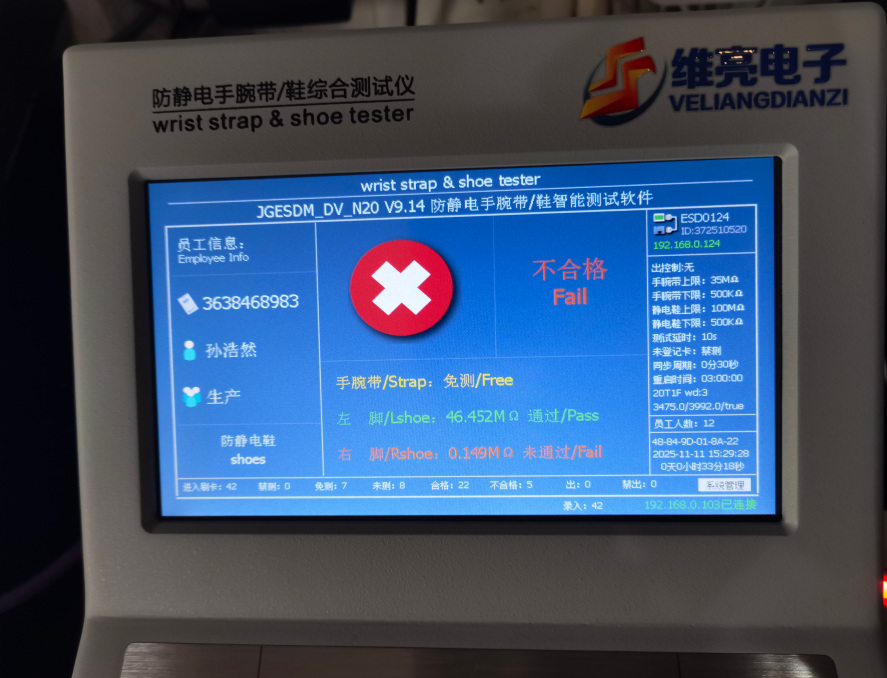

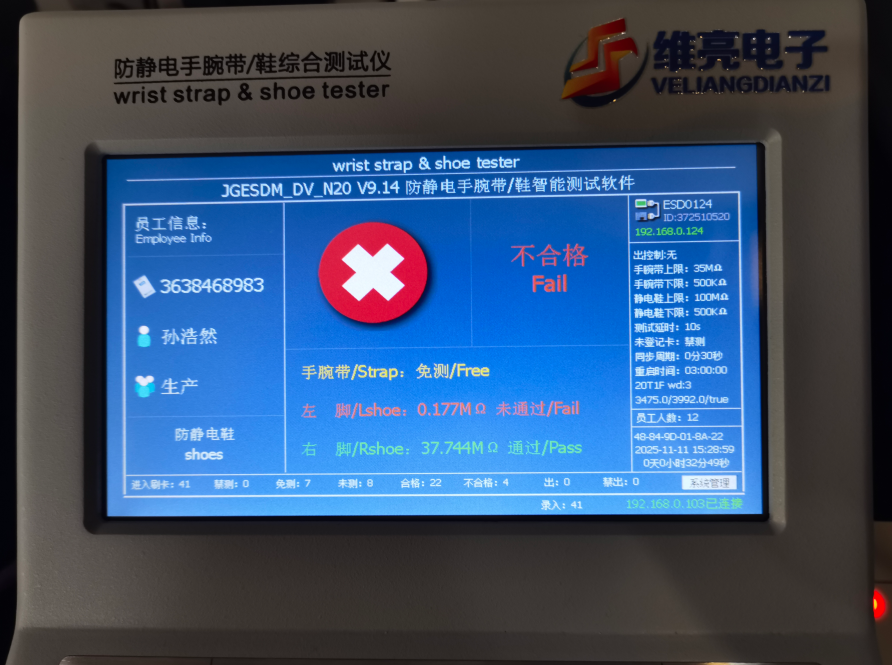

不合格（FAIL）：触摸屏飘红显示不合格项及对应阻值（如“手腕带：15MΩ（超标）”“左鞋：500kΩ（偏低）”），红灯闪烁 + 声光报警，闸机闭锁，需整改后重测。

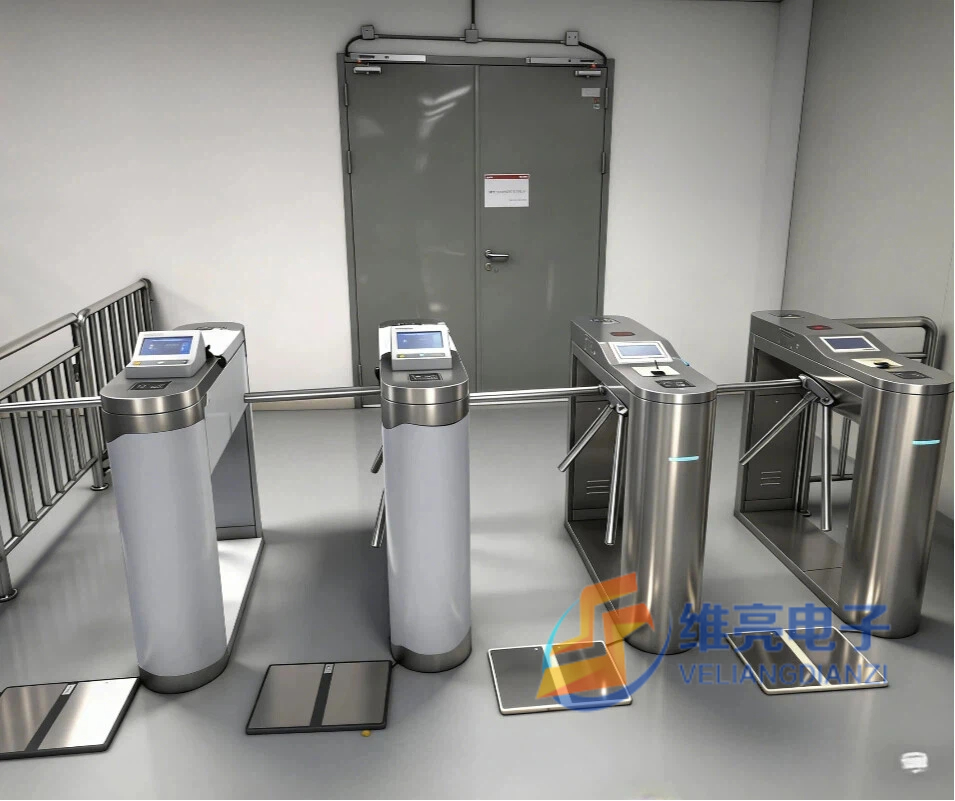

人行通道闸类型选择：

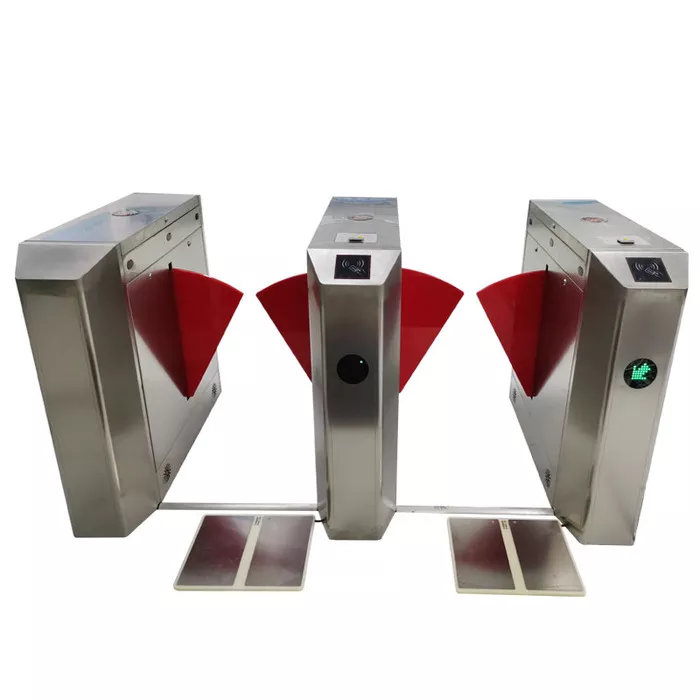

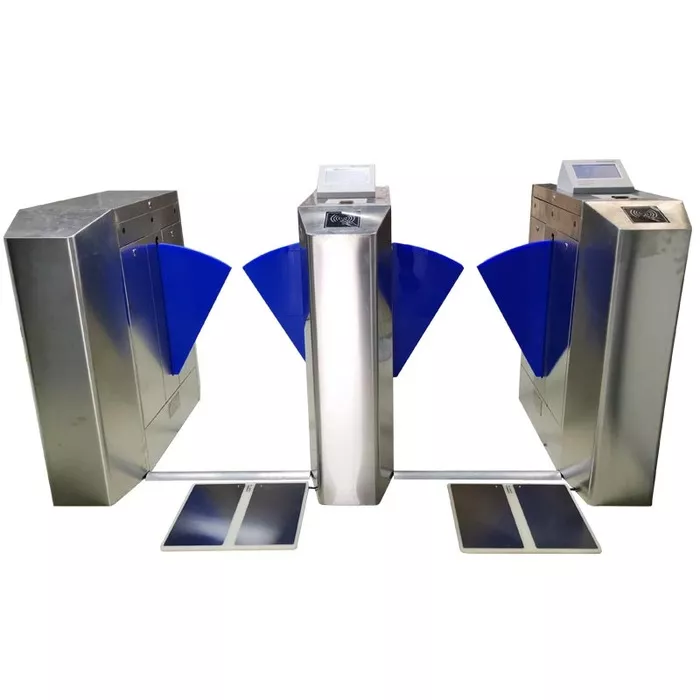

1.翼闸：通行速度快，防尾随能力较强，适合人员流量大的无尘车间主通道。

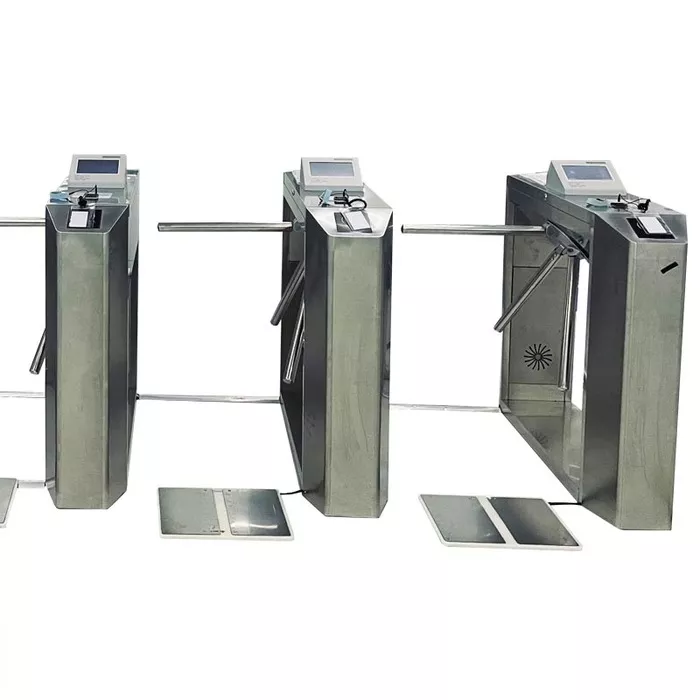

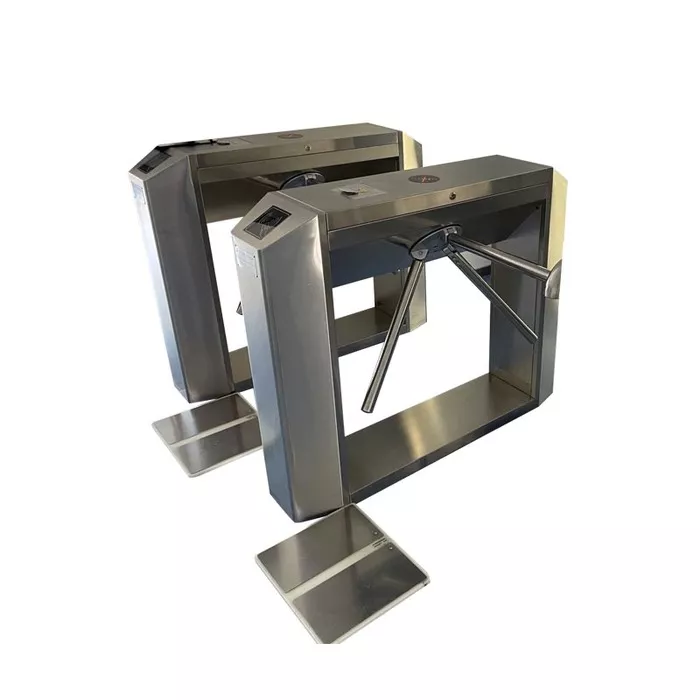

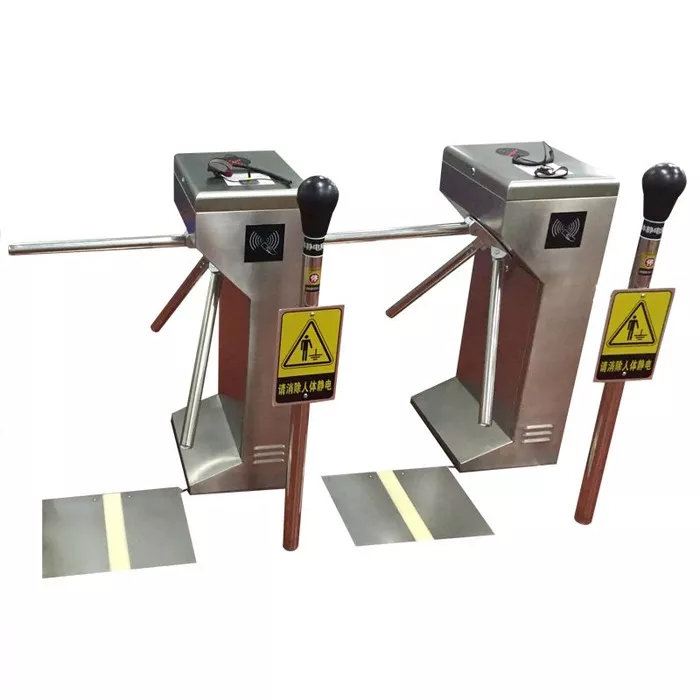

2.三辊闸：结构简单，耐用性强，性价比高，但通行速度稍慢，适合标准通道。

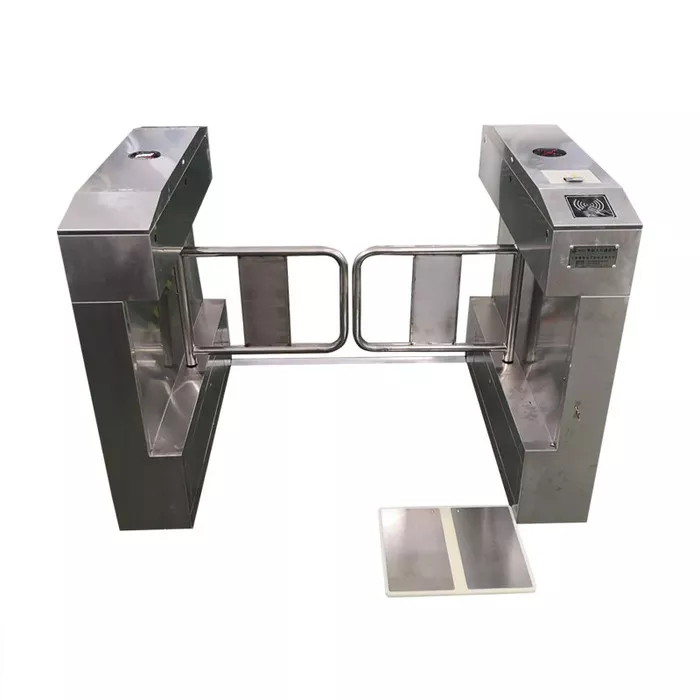

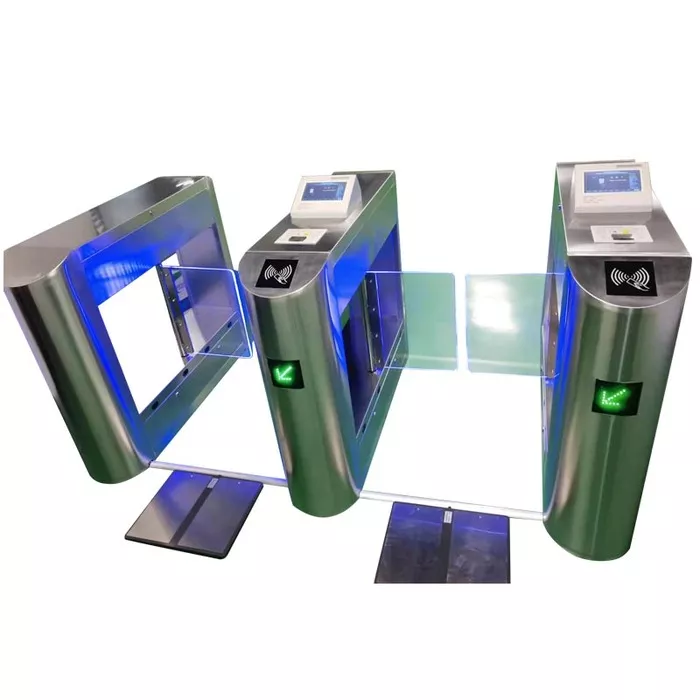

3.摆闸：通道可加宽到1.4米，适合做物料通道。

二、静电阻值自动记录（维亮静电管理软件后台存储）

1. 实时上传与存储

闸机测试完成后，所有阻值数据（手腕带、左鞋、右鞋）、人员信息（工号 / 姓名 / 部门）、测试时间、通道编号、测试结果，通过 TCP/IP 网络实时上传至维亮 ESD 防静电管理软件后台。

数据存储于SQL Server/MySQL 专业数据库，单机可存≥10 万条记录，网络版永久存储、不可人为删除篡改。

2. 记录核心字段

人员信息：工号、姓名、部门、岗位、权限组别

测试数据：手腕带阻值（Ω）、左鞋阻值（Ω）、右鞋阻值（Ω）

测试信息：测试时间、通道号、测试结果（合格 / 不合格）、不合格原因

附加信息：设备状态、报警日志、操作日志

三、静电阻值数据查询

1. 登录管理后台

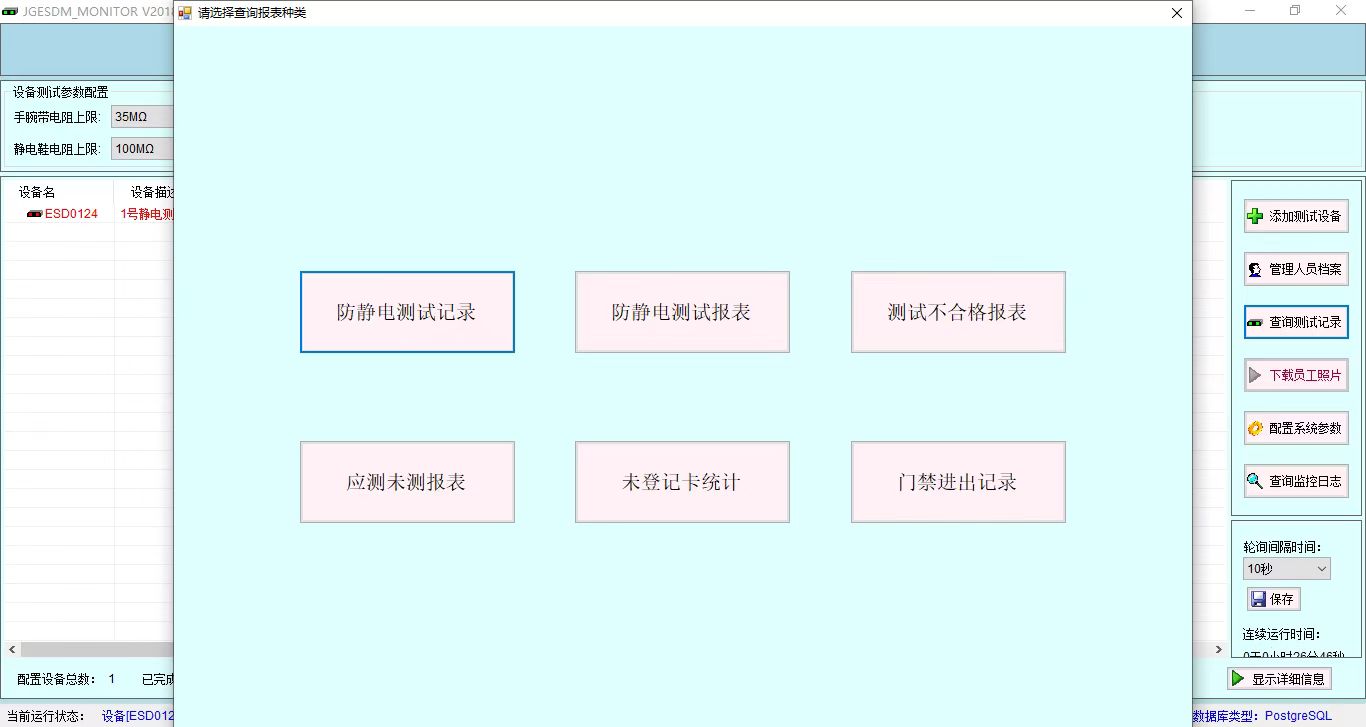

打开维亮 ESD 防静电管理软件，输入管理员账号密码，进入数据查询 / 统计报表模块。

2. 多维度筛选查询

支持单一 / 组合条件精准查询，快速定位阻值数据：

按时间：今日 / 昨日 / 本周 / 本月 / 自定义时间段（精确到秒）

按人员：工号、姓名、部门、岗位

按结果：合格记录、不合格记录（可筛选手腕带 / 左鞋 / 右鞋单独不合格）

按通道：指定闸机通道、厂区 / 车间入口

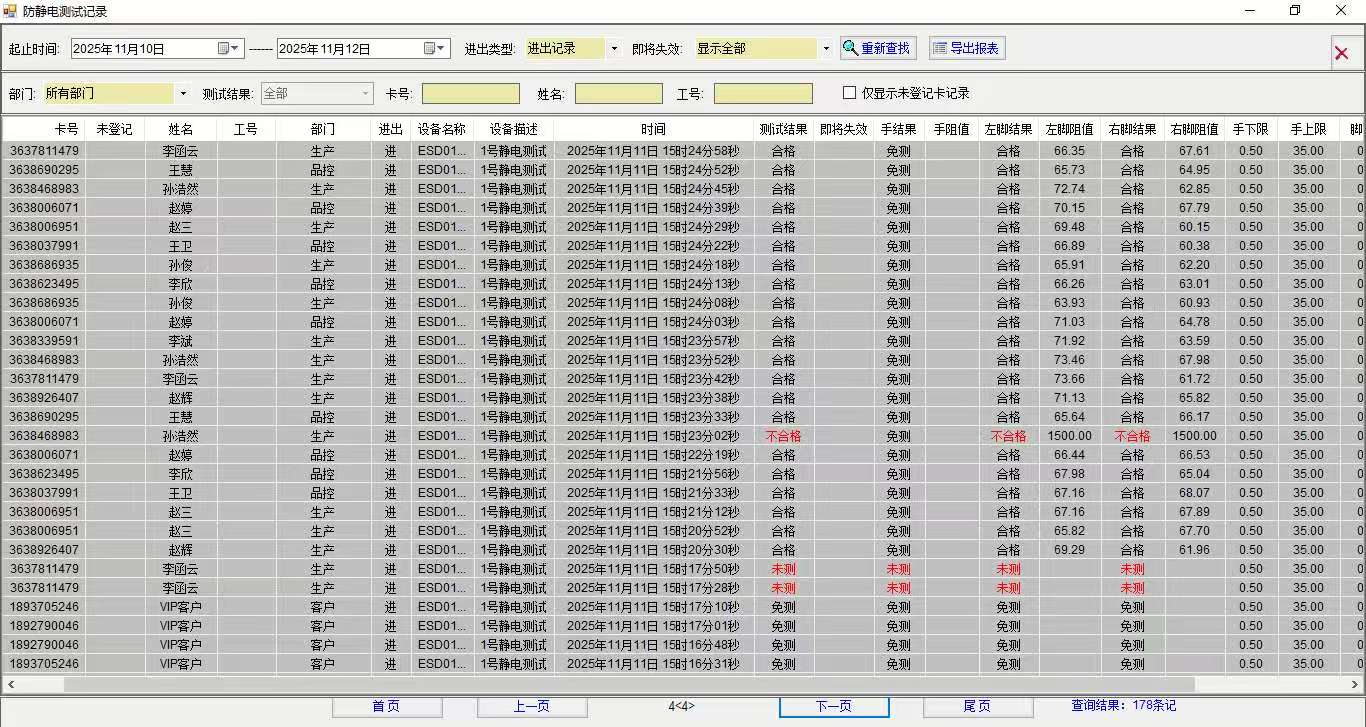

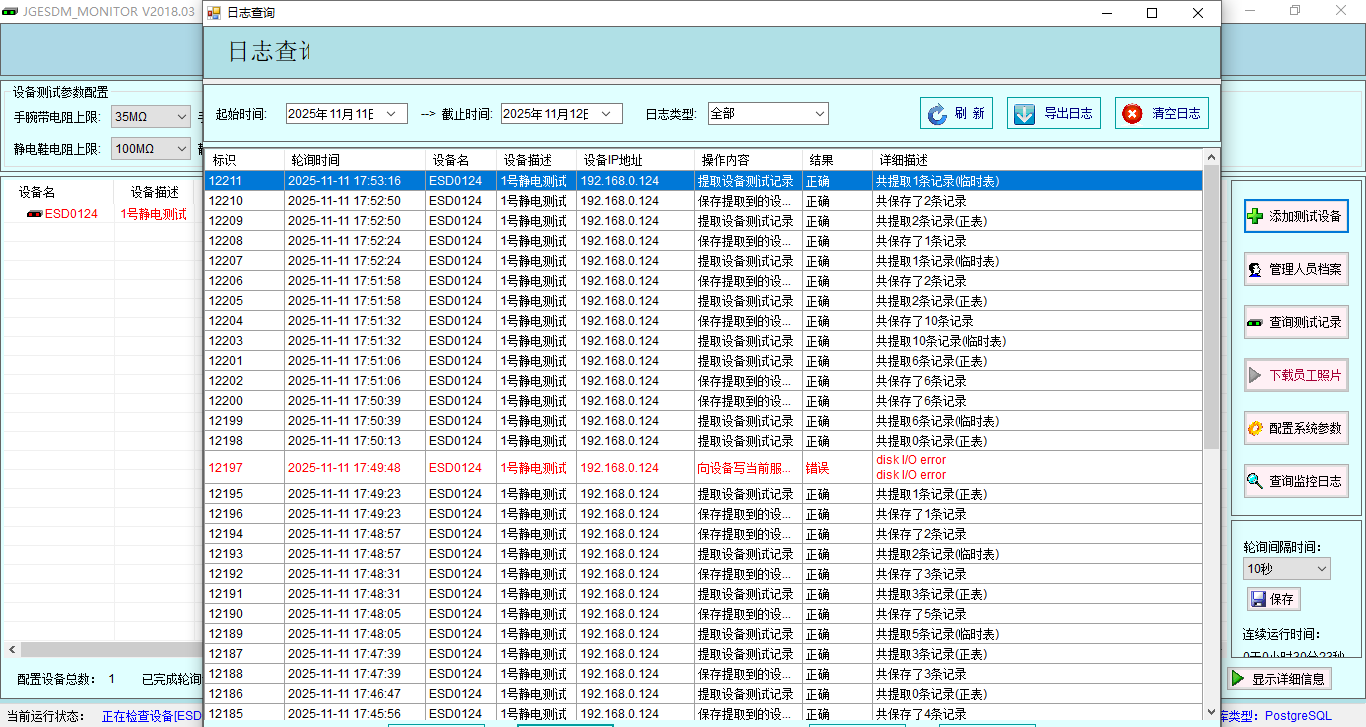

3. 数据查看与导出

在线查看：列表直观展示所有静电阻值、人员、时间、结果，不合格数据高亮标注。

报表导出：一键导出Excel/PDF 格式报表，包含完整阻值明细、统计汇总，支持打印存档。

四、核心优势

全程自动化：测试 - 记录 - 上传 - 查询全流程无人干预，杜绝人工漏记、错记。

数据精准合规：阻值检测精度±95%。

操作便捷高效：闸机端 3 秒完成测试，后台 1 秒查询数据。

安全可追溯：数据加密存储、不可篡改，满足电子制造、半导体、SMT 车间静电管控全场景需求。

应用领域：

电子制造与半导体：这是防静电闸机最核心的应用领域。包括半导体晶圆厂、SMT（表面贴装技术）生产线、芯片与微处理器制造、液晶面板与精密线路板生产等。在这些场景中，人体静电可能瞬间击穿精密的电子元器件，导致产品报废，防静电闸机能有效将ESD相关不良率降低至0.5%以下。

高科技与科研场所：包括高科技研发实验室、航空航天维修与校验区、光学仪器与精密设备装配车间等。这类场所的实验设备或产品价值极高，对静电干扰极为敏感，任何微小的静电放电都可能影响实验结果的准确性或损坏精密设备。

军工与特种行业：包括国防与军事静电管制区以及爆裂物处理区。在这些领域，静电安全直接关系到国家安全和人员的生命安全，管理要求最为严格。
